凯立德K133G车载DVD机芯电路结构特点及信号流程图

　　该机采用的是一体化DVD机芯。一体化DVD机芯也称为DVD机芯组件，有时也简称DVD机芯。它由机械机芯（人们通常称的机芯，它包括机械部件和激光头组件）和电路两大部分构成的一个独立组件，是整机的核心部件之一。该部分的主要功能是CD/DVD碟片、USB多媒体的播放。
　　
　　1．DVD机芯电路结构特点
　　

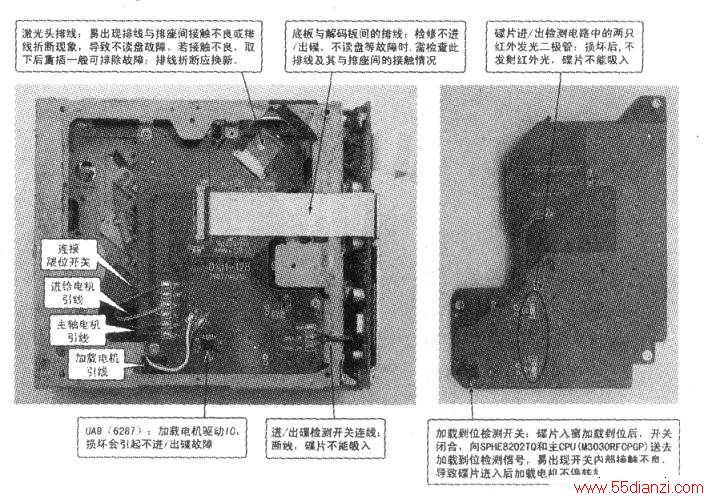

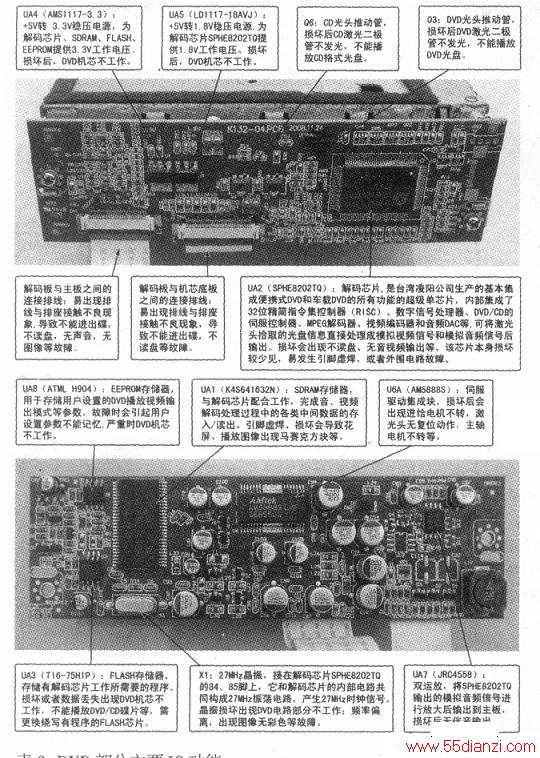

　　凯立德K133G车载DVD导航一体机的DVD机芯电路主要分布在两块电路板上：～块电路板是伺服解码板（下文简称解码板），安装在机芯的侧面，如上图所示；另一块是安装在机芯底部的底板上，如下图所示。

　　
　　该DVD机芯方案为SUNPLUS解码伺服一体化+日立1200W-BQ激光头；采用了高性能伺服解码超级单芯片SPHE8202TQ，使DVD部分性能和数据处理能力更稳定、更快捷。
　　
　　SPHE8202TQ是一款具有高性能、高集成的DVD处理器，’基本集成了便携式DVD和车载DVD的所有功能。其内部集成有DVD/CD的伺服控制器、数字信号处理(DSP)电路、MPEG解码器，与外挂的FLASH、SDRAM及EEPROM芯片配合工作，可完成光盘信号处理和进行音视频解码任务；含有32位精简指令集控制器(RISC)，用于管理伺服、解码和用户接口任务；集成有多通道、多格式的视频编码器及一个4通道10位的高速视频D/A转换器，直接输出模拟视频信号；还集成了_个2通道的24位的音频D／A转换器，直接输出模拟音频信号。
　　
　　另外，SPHE8202TQ还支持外接USB接口，通过该接口可直接播放外部USB设备(U盘等)中存储的媒体信息，如MP3、MPEG -1/2/4等文件。
　　

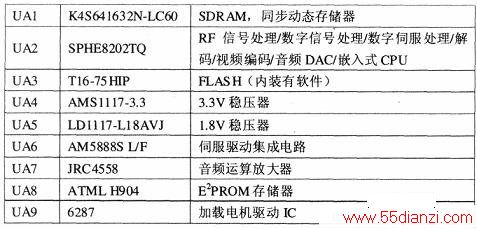

　　DVD部分主要lC功能简介如下表所列。

　　
　　2．主要信号流程图
　　

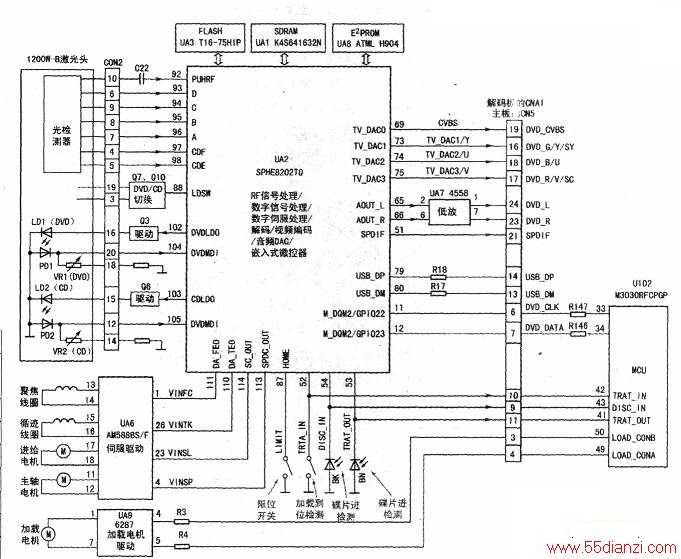

　　该机DVD电路主要信号流程图如下图所示。
