在中、高档双卡录音座中大量采用的是电子开关管控制的双卡连续放音电路。这类控制电路的具体形式电路有许多，这里介绍其中的一种电路。

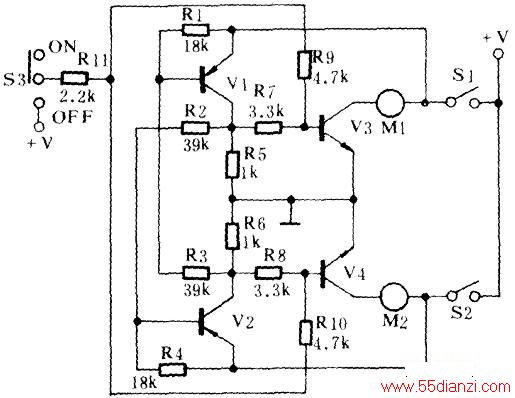

1．工作原理上图示出电子开关管控制的连续放音电路中的一种．它具有前述的第二种功能，并具有双向式连续放音的功能。电路中，Ml是放音卡电机，Sl是放音卡机芯开关，M2是录放卡电机，S2是录放卡机芯开关，S3是连续放音开关。电路中的四只管子工作在开关状态。机器要进入连续放音的工作状态时，开关S3应在图示的ON位置，在OFF位置时为双卡复利状态。V3是控制Ml是否转动的开关管，V4则是控制M2的。v1、v2是用来控制V3、V4的。
若先按下放音卡的放音键，Sl接通：+v经Sl加到M1上，同时加到V1发射极，Vl基极经R3、R6接地面获得低电位，Vl饱和导通，其集电极为高电位（等于+v-0.2伏）。该电压经R7加到V3基极，使之饱和导通，放音卡进入放音状态。再按下录放卡的放音键，S2接通，+v经S2加到MZ上，同时加到了V2的发射极，但此时由于vi集电极上的高电位经R2已加到了V2的基极（基极为+V-O.2伏，发射极为+v，之间只差0.2伏丽不能使V2导通），v2截止，其集电极为低电位，使V4基极为低电位，V4截止，M2因其地线不成回路而不能转动，这样录放卡处于放音等待状态。放啻卡放音完毕，s1断开后，加在V2基极的高电位消失，V2饱和导通，使V4饱和导通，M2转动，录放卡进入放音状态，完成从放音卡到录放卡的连续放音控制。在录放卡放啻时，若再按下放音卡的放酱键，因Vl截止，导致V3截止，Ml不能转动，放音卡处于放音等待状态。
当连续放音开关处于OFF位置时，+v经Rll和R9、Rl0同时加到了V3和V4的基极，两管都能导通，所以此时两卡的电机能同时转动，进入双卡复制工作状态。
2．故障检修这一电机控制电路出问题主要是影响电机的正常转动：一是电机不转，其主要原因是电机两端没有直流工作电压，此时放音表现为无声故障，二是电机转速慢，其主要原因是电机两端的电压低，此时放膏表现为严重失真。
对电机的这一电路的故障进行检查时，应首先试两卡分别放音时是否正常，只有在这一功能正常的前提下才去修理连续放音功能故障。
对于上图所示电路的故障检修主要说明以下两点（与前面重复部分省略）；①当S3因铜箔线路毛刺或焊点相碰时，在连续放音状态不能将+v断开，连续放音时两电机会同时转动。③当Vl开路时，V3基极因得不到高电位丽使Ml不能转动，当Vl击穿后，V3基极始终为高电位而使Ml-直在转动（不能连续放音）。V2控制M2的情况也是这样。
