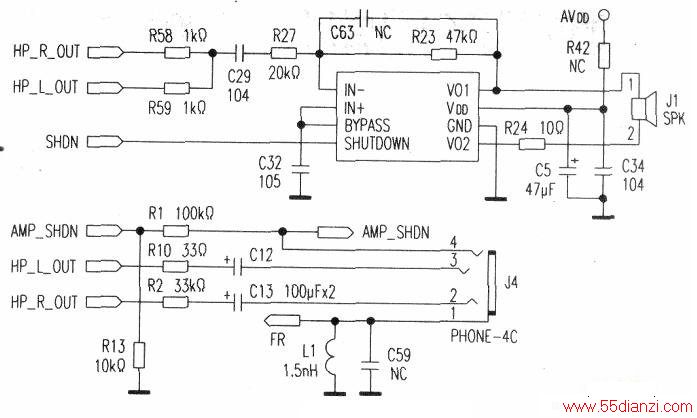

“昂达”VX989+型MP4播放器的耳机及喇叭音频电路如下图所示。
主芯片J24732内置D/A（数膜）转换器和音频功放电路，解码后的PCM数据进入系统芯片集成的D/A(数/模)转换器，产生出高品质的模拟音频信号，并经过内置集成音量调节单元和音频功率放大器后，由主芯片HP_L_OUT和HP_R_OUT端输出左、右声道音频信号，分别通过电阻Rl0、电容C31和电阻R2、电容C13以及立体声耳机插口J4，加到立体声耳机中，从而使耳机发出声音。AMP_SHDN端是音频放大器静音控制端，与主芯片相同标注的端口连接。
“昂达”VX989+的音频功放电路是由音频功放集成电路U9(LM4890)为核心组成的。主芯片HP_L_OUT和HP_R_OUT端输出的左、右声道信号，分别通过电阻R58、R59合并为一路信号，然后通过耦合电容C29和电阻R27加到U9的④脚（IN-端，反相输入端），被U9放大后从其⑤、⑧端输出，加到扬声器Jl两端，使扬声器发出声音。U9的③脚为IN+端（正相输入端），它与②脚BYPASS（旁路端）一并通过电容C32接地。U9的⑥脚为VDD电源端，与来自电源电路的AVDD端连接。⑦脚为接地端。①脚是U9的“休眠待机”(SHUTDOWN)端，LM4890内置待机电路，当SHUTDOWN引脚为低电平时，功放电路工作在待机模式，电流不超过l00nA(0.lμA)，最大为2.0μA。
音频功放芯片U9的SHUTDOWN电平来自耳机电路的SHDN端。当立体声耳机插口J4未插入耳机时，SHUTDOWN为高电平，功放电路正常工作，播放器由扬声器发声。当耳机插入耳机插口J4后，由于插口两片簧片的接触而使簧片4接地，SHDN端电平由高变为低，加到U9的①脚，所以功放芯片U9工作在待机模式，扬声器处于静音状态，此时由耳机发出播放声音。
