MP4机电源供电有电池供电和USB供电两种方式，所以下面将电源电路、开／关机电路和USB电路一起介绍。
1．典型电路分析
(1)电源电路和开／关机电路
MP4机的电源电路要受主控中微处理器的控制，以实现开机／开机控制。电源电路结构复杂，且变化多端；主要有三种类型：第一种是由稳压集成块和电子开关为主构成的电源电路；第二种是采用专用电源管理芯片为主构成的电源，如AXP189电源管理芯片，它拥有整机电源管理能力，有效降低了功耗，大幅提高了工作效率；第三种是采用主控芯片内的电源管理单元为主构成的电源电路，如矩力ATJ2137、ATJ2237主控芯片，该芯片内集成有充电电路、稳压电路等，其电源电路就显得格外简单。

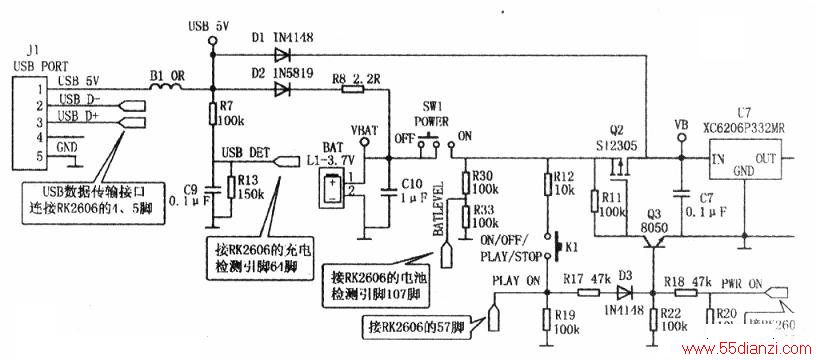

瑞星微RK2606方案MP4机的电源电路、开／关机电路和USB电路如下图所示。该电路较为典型，这里以此为例进行介绍。图中．USB插座的①脚是5V供电线；②、③脚是USB数据线（接主控芯片USB_DM、USB_DP脚）；④脚是空脚，但也可接地；⑤脚是地线：
USB SV电压一路利用D2降压，再经R8限流得到4.2V电压，为电池充电；另一路利用D1降压后，加到3.3V稳压器U7供电端③脚，为它供电。而电池电压VBAT经拨动型电源开关SW1和P沟道型场效应管Q2也加到U7的③脚。U7把③脚输入的不稳定电压进行稳压，从②脚输出稳定的3.3V电压(VCC)，保证主控电路在使用电池3.7V低电压或用电脑USB SV高电压供电时，都能正常工作。
U3是DC/DC同步降压控制器，输入电压2.5V～5.5V，输出电压可调，输出电流最大为800mA。①脚(RUN)是开关控制端，为高电平时控制器开启工作有电压输出，为低电平时就无电压输出；②脚接地，③脚(SW)是输出端，输出的1,8V电压(VDD)供给主控；④脚( VIN)是VB电压输入端：⑤脚(VFB)是反馈输入端，通过R24、R29对输出电压VDDO取样后，为稳压控制电路提供误差取样信号，确保输出电压的稳定。
(2)联机检测电路
R7、R13和主控芯片的USB DET检测引脚组成联机检测电路。当有USB SV输入时，USB DET充电检测信号为高电平，送给主控芯片RK2606的64脚后，主控芯片就会发出指令显示联机画面。反之，USB接口无SV输入时，USB DET为低电平，不显示联机画面。瑞星微RK2606方案MP4机联机画面分两种：一种是连接充电器，没有连接数据线时，显示电池充电画面；二是连接电脑(5V和数据线都已连接)时，显示电脑联机画面。
(3)电池（电量）检测电路
R30、R33和主控芯片RK2606的BTA DET端子内部电路构成联机检测电路。当电池充满电(3.7V)时，该电压经R30、R33分压后，使电池检测信号BATLEVEL(或标为BAT-DET)为1.85V．被RK2606的107脚内部电路识别后，就显示满电；当电池电压降至3.3V时107脚输入的电压变为1.65V，被RK2606识别后就显示没电。检测信号电压在1.65V～1.85V之间变化时就会显示电量的高低。
(4)开／关机电路
参见上图，开／关机电路主要由三极管Q3、P沟道型场效应管Q2、播放键Kl等组成。
开机时将拨动型电源开关SW1置于“ON”位置，再按播放键K1，此时电池电压通过R12和K1分两路：一路送给主控芯片的57脚，另一路通过R17和D3使Q3饱和导通，致使Q2导通，这时电池电压通过Q2的P、S极为U7供电，经其稳压后为负载提供3.3V工作电压，进入开机状态。开机后松开K1键，主控芯片58脚输出的3V电压经R18维持Q3导通，保证松开K1键后该机能继续工作在开机状态。在开机状态下按K1键，被主控芯片识别后，它的57、58脚输出低电平控制信号，使Q3、Q2相继截止，U7不再输出3.3V电压，负载停止工作，进入关机状态。
2．故障检修
(1)USB电路不能充电D2或限流电阻R8变质开路会造成电池不充电、不开机等故障。
判断PCB板能否给电池充电：先拆掉电池，再连接好USB接口，确认有5V电压输入时测电池引线两焊点的电压，所测的电压高于或等于4V(一般在4.2V)时可以给电池充电；若电压低于3.7V时则不能给电池充电，电压在3.7V～4V期间为缓慢充电。
电池好坏的判断方法：把没电的电池接上直流电源（电压调到4V），如果有电流指示就表明此电池可以充电，电池是好的；如果没有电流则表明电池已不能充电，电池已坏。
(2)按开机按钮(K1)后有开机电流（lOOmA左右），但是放开按钮后电流就降为零（实际是接近为几十微安）该故障一般是开／关机电路性能差所致，当按开机键时，PLAY_ON应该接近电池电压，POW_ON应该为高电平，如果该两点电压异常，故障原因：一是驱动管Q3损坏，二是P沟道型场效应管Q2损坏，三是3.3V稳压电源损坏，四是1.8V电源损坏。
(3)插入USB后计算机未能识别到该USB设备首先检查3.3V、1.8V供电是否正常，如果未能检测到该两组电压，应重点检查USB供电电路。还应检查USB的通信线DM、DP是否和主控芯片连接，有无脱焊或短路情况。如果以上正常，再检查主控芯片的复位电路是否正常。如果以上检查都未发现异常，再考虑播放器的USB接口与计算机的通信是否正常，USB线、计算机的USB接口是否损坏。
(4)不接USB接口开机，总是检测在充电状态造成此故障一般是USB DET(有些标为DCDIS)充电检测线有电压，应重点检查USB到电池充电的二极管D2是否漏电或击穿，造成电池供电时USB DET(DCDIS)充电检测线电压达到门限值（一般为1.5V以上），产生此故障。另外，主控芯片USB DET脚内部击穿，也会出现此故障。
此故障的关键检测点是：USB DET(DCDIS)到主控的线路和它的电压。
(5)电池有电，显示没电关机该故障一般是BATLEVEL(或标为BAT-DET)电池检测线对地短路或阻值变小等原因，引起电池检测电压低于设定的低压值(对于图6电路，低于1.65V)o若检测线与地之间接有电容，该电容漏电也会引起此故障，可去掉该电容。关键检测点：电池检测电压。
(6)电池电量低或没电，显示满电这种故障一般是检测电路分压电阻R22对地开路或阻值变大等原因，引起电池电量低或没电时检测电压高于设定的高压值(对于图6电路，高于1.85V)o关键检测点：电池检测电压。
(7)用电池时不开机，插USB能开机主要检查Q3、Q2的好坏以及相关的线路元件。
