三极管还可以用作电子开关,配合其他元器件还可以构成振荡器。
半导体三极管除了构成放大器和作开关器件使用外,还能够做成一些可独立使用的两端或三端器件,简单介绍如下:
(1)扩流

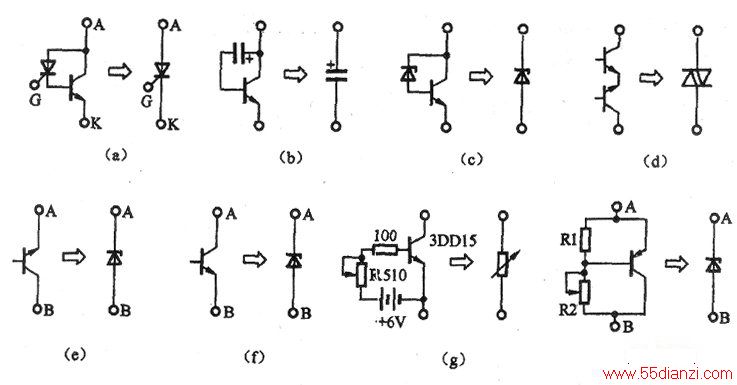

把一只小功率可控硅和一只大功率三极管组合,就可得到一只大功率可控硅(即晶闸管),其最大输出电流由大功率三极管的特性决定。下图(a)、(b)所示为电容容量扩大电路,利用三极管的电流放大作用,可将电容容量扩大若干倍。这种等效电容和一般电容器一样,适合在长延时电路中作定时电容。用稳压二极管构成的稳压电路虽具有简单、元器件少、制作经济方便的优点,但由于稳压二极管稳定电流一般只有数十毫安,限制了它只能用在负载电流不太大的场合。下图(c)所示电路可使原稳压二极管的稳定电流及动态电阻范围得到较大的扩展,稳定性能可得到较大的改善。
(2)代换
下图(d)中的两只三极管串联可直接代换调光台灯中的双向触发二极管。下图(e)中的三极管可代换8V左右的稳压管。下图(f)中的三极管可代换30V左右的稳压管。用于上述应用时,三极管的基极均不使用。
(3)模拟
用三极管构成的电路还可以模拟其他元器件。大功率可变电阻价贵难觅,用下图(g)电路可作模拟品,调节电阻R510的阻值,即可调节三极管c、e两极之间的阻抗,此阻抗变化即可代替可变电阻使用。下图(h)所示为用三极管模拟的稳压管。其稳压原理是:当加到A、B两端的输入电压上升时,因三极管的b、e极压降基本不变,故R2两端压降上升,经过R2的电流上升,三极管发射极正偏增强,其导通性也增强,c、e极间显现的等效电阻减小,压降降低,从而使A、B端的输入电压下降。调节R2即可调节此模拟稳压管的稳压值。
