金卤灯与传统卤素灯也不同，因为灯管内另有一小玻璃球灌满了氙气及少许稀有金属，受电流刺激进行化学反应，就会发出色温高达4000K-12000K的光芒，如图1。
车用金卤灯镇流器系统主要由包括从9-16V汽车硫酸铅电池输入的直流-直流变换器，高压点火器，200-400Hz全桥逆变器以及保证稳态功率输出的控制电路4部分组成（图2）。DC/DC变换器须满足在9-16V输入电压范围内能输出直流电60-500V的压，并具有输入过压、输出短路/开路和过流保护功能。点火器的功能是产生瞬间高压20-30KV的击穿灯管放电。全桥逆变器提供200-400Hz全桥功率开关管的驱动信号，完成DC-AC逆变，实现灯管两端电压极性反转，防止灯管单端发黑，延长灯管寿命。控制电路起到保证向灯稳态时提供恒功率输出。稳压时灯管两端的压降约为60-110V，如35W灯管稳态时其功率必须保证在35W±2W范围之内，功率太高的会损坏灯管，缩短灯管使用寿命；功率过低则会降低输出亮度，造成驾车安全隐患。
5VREF—内部5V基准，UCC3305用于设定电流和门限。也可用于其他功能。
ADJ—该管脚的电压可调整控制冷灯峰值电流与暖灯峰值电流之比。此电压由从ADJ到GND连接的电阻确定。
BAT—用于检测过份高的输入电压并当输入超出某预定电平时关闭集成电路。该管脚与跨接在输入电源与“地”的分压器相连接应。当输入电压超出5V，UCC3305即关闭。非常高或负输入情形下要保护集成电路，分压器阻抗须保持高于10k。
BOOST—尽管UCC3305由输入VCC供电，但器件的多数功能却依赖与BOOST连接近似10V的电源电压。10V电源电压可利用PUMPOUT作AC信号，外接二极管作开关的倍压器产生。
BYPASS—管脚外接储能大电容，提供SLOPEC和WARMUPC管脚处电容器的充、放电。通过SLOPEC和WARMUPC管脚电容器上的电压改变来补尝灯温变化。假定流过BYPASS管脚的最大电流为5μA，放电时间60s，最大许可压降为5V，则BYPASS外接电容可按下式估算：
COMP—通常该端口经电容连接到FB端。当灯的指令功率和期望功率之间存在差异时，误差放大器便将次放大。放大器传感到FB和2.5V之间的差别，并以被放大的误差电压驱动COMP对整体反馈环路补偿，以保持系统稳定。
DIVPAUSE—UCC3305的QOUT和QOUT是AC镇流器用于灯极性切换的端口。为使电弧在电极间正确的地方形成，灯点燃后停止极性开关非常重要。抬高DIVPAUSE电位可停止内部分压器产生QOUT和QOUT信号，从而使QOUT和QOUT信号冻结。为此可从NOTON接一电阻至DIVPAUSE和从DIVPAUSE接一电容至GND。
FLTC—因为VOUTSENSE管脚的电压正比于灯电压，故该电压太高或太低，灯将开路，短路或者不工作。正常运行期间，FLTC接有电容并通过UCC3305内部电流源放电至0V。UCC3305监测VOUTSENSE处的电压并与内部低阈83mV和高阈2V比较。只要管脚VOUTSENSE处的电压超出内部高、低阈值窗口，便有约250nA电流拉动FLTC。如故障存在较久，FLTC外部电容充电出超过5V，则表明控制器遭遇灾难性故障而关闭，此状态一直维持到BOOST端去电。
FB—UCC3305内部误差放大器对灯指令功率和期望功率间的差异放大后，传感到FB与2.5V的差并以误差电压驱动COMP。
ISENSEIN—丛该管脚接入电流传感电阻对电池电流做出传感，UCC3305控制器中的功率调整算法对灯的电流和电压进行计算并发出电池电流适合指令以维持灯的功率恒定。
ISET—UCC3305的许多功能都需要对电流精确控制，该管脚连接电阻至GND可对手空电流进行调节。UCC3305的正常工作电流对应的电阻约100k。
LOADISENSE—恰如ISENSEIN接传感电阻监测电池电流，LOADISENSE接传感电阻监测灯的电流。结合VOUTSENSE传感到的灯电压。控制器将给出不同温度下向灯提供的功率。
LPOWER—LOADISENSE直接驱动UCC3305中一个运放的输入，对负载电流预期和实际值之差放大并在LPOWER产生馈送给误差放大器的输出信号。
NOTON—灯处于错误条件之下，如灯电压过份高或低时，NOTON管脚电位将被抬高至VCC。当VOUTSENSE管脚电压在83mV到2V窗口之内时，NOTON电位则被拉低。
OSC—该管脚接电容至GND设定UCC3305中PWM的频率。典型200pF电容的频率为100kHz。
PUMPOUT—虽然UCC3305由VCC供电，但器件的多数功能均从与BOOST连接的近似10V的电源电压取得。该10V电源电压采用PUMPOUT作交流信号与外接二极管作开关的倍压器产生。PUMPOUT输出为摆幅从VCC至GND，频率为OSC频率之半的方波。
PWMOUT—脉宽度调制器的输出。正常系统中，PWMOUT可与N沟功率MOSFET栅极直接连接。
QOUT—振荡器频率的逻辑输出与QOUT相位差180度。
SLOPEC—为跟踪灯的升温和冷却，UCC3305须连接充电和放电两个电容。其一连接SLOPEC，以由ISET接GND电阻控制的速率充电至5V。VCC去电，SLOPEC以标称100nA恒定电流放电。另一连接WARMUPC。
VCC—为UCC3305的主供电电源。一般应通过外接zener二极管钳位于6.8V。
VOUTSENSE—该管脚用于通过120:1分压器传感灯电压，正常运行的HID灯，灯的端电压在60V和110V之间。高于300V灯将击穿，故须限制起辉器输入电压到达600V最大值。灯电压低于10V则表示灯已短路。
WARMUPC—该管脚到GND所接电容的电压可估计灯的温度。灯点亮时，电容先由200nA电流源充电至4.2V，再由100nA电流源从4.2V充电至10V；灯熄灭时，电容先由39nA电流阱放电至2.5V，再由11nA电流阱放电至GND。
WARMUPV—WARMUPC端口的电压用于调制通过FB馈送到误差放大器的信号。但是，直接地使用阻抗太高。UCC3305内含缓冲放大器对WARMUPC电压进行缓冲处理后送至WARMUPV，以使信号适合驱动FB。
2 典型应用电路分析

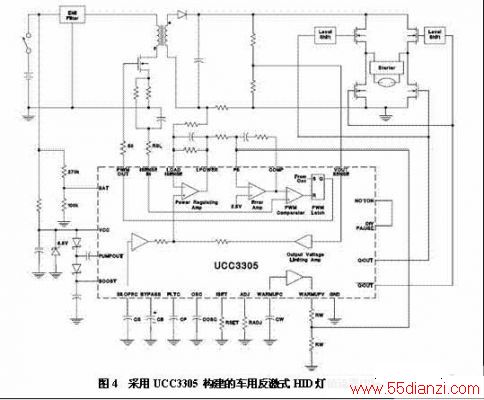

图4为采用UCC3305构建的车用反激式HID灯镇流器电路。分析讨论如下：
