1．开机电路、电源电路及USB接口电路
有的MP3设计有专门的开/关键，目前多数小贝贝都设计的是左右拨动型电源开/关键，有的还有一个“ON/OFF”开机键，所以单是小贝贝就有7键、6键、5键三种。它们的主要区别就在于“开机”键和“电源”键上，有些是将电源键和开机键合二为一，更有方案是将耳机电路与开机、电源电路合在一起，就是当用户插入耳机后，由耳塞的金属导通同时代替了电源开机键闭合的作用。

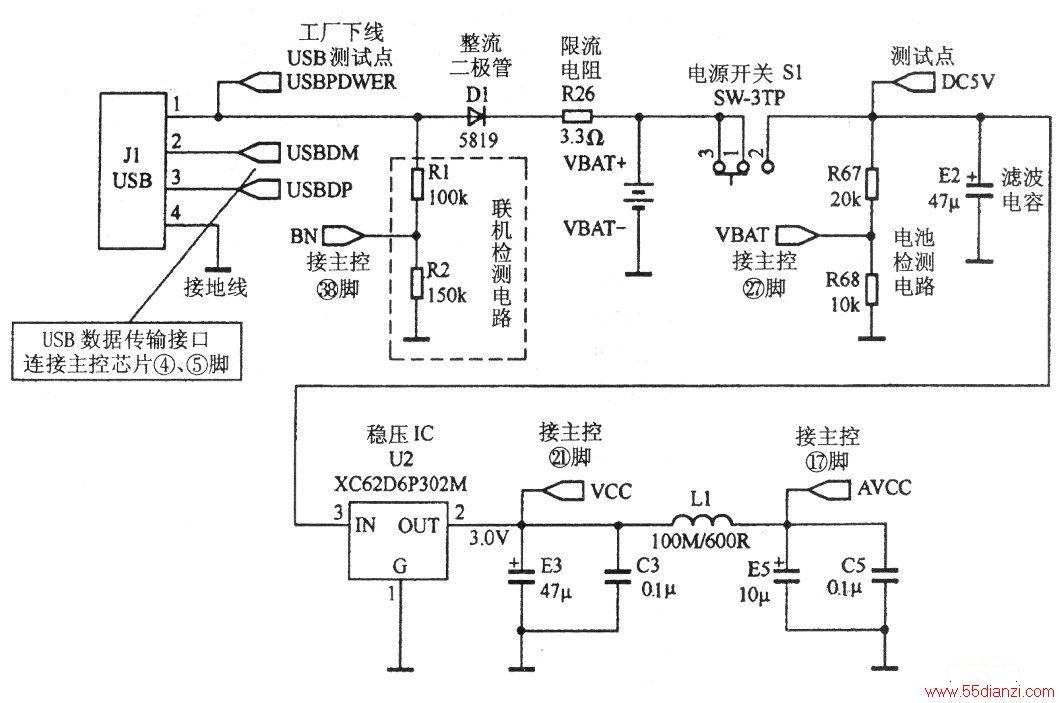

因MP3电源供电有电池供电和USB供电两种方式，所以下面将电源电路、开机电路和USB电路一起讲解，见下图所示。
下图所示电路中，整流二极管D1如果被击穿了，开机时会显示充电，但按“PLAY”（播放）键不能正常开机，不能连机，因为无法为主控芯片加载电压。如果USBDM或USBDP虚焊、脱焊或电阻Rl损坏，也会出现不连机或无法上传、下载文件的故障。
稳压IC(U2)实际上是一个组合二极管，当U2引脚电压正常，而vCC没有3V电压时，可考虑是IC损坏或电容损坏，并会影响到主控、FLASH、屏、FM等。应检查Vcc处是否短路，并在Vcc处外接3V电压，检查是哪个元器件发热，同时接电流表观察电流变化。
小贝贝按键开关如下图所示。
按键是由主控芯片来定义的。对于拨动开关，在拆装机时，要注意保管好按键，而且不可太用力，以免损坏按键。
2．音频电路

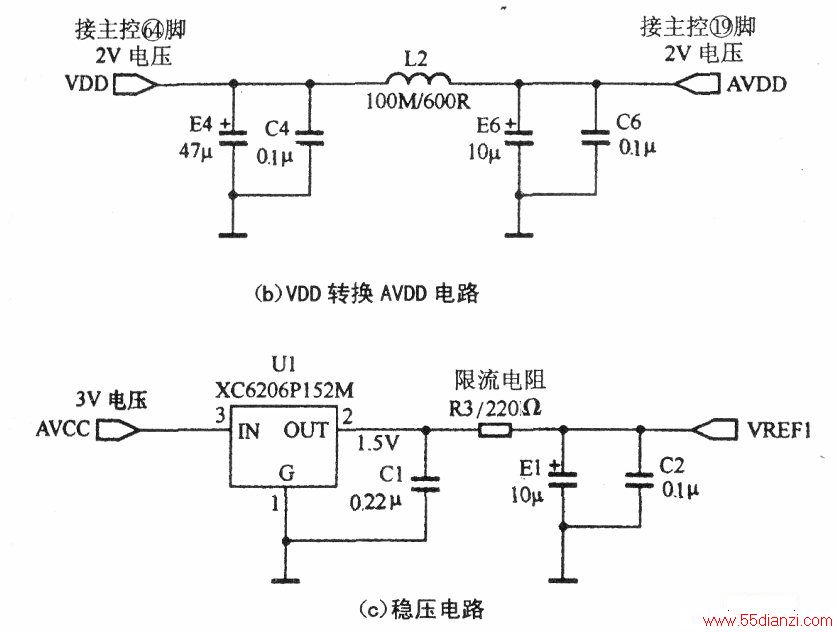

2091方案的MP3音频电路比较简单，都集成在主控芯片里了，当机器声音有故障时，可能会与主控的功放引脚或滤波电路中的电容损坏有关。下图所示是功放滤波电路。
3．MIC录音电路
MIC录音电路也比较简单，咪头通常会出现的故障有：不能录音，录音断断续续，录音有杂音，录音有电流声等。
(1)不能录音：可以从咪头的电路查起。因为咪头直接连接在主控芯片上，看有没有虚焊，如果没有虚焊情况，可以量咪头电路，查对地是否有3V电压，有就表明咪头虚焊或坏掉。
(2)录音断断续续：可以怀疑主控是否虚焊，咪头是否虚焊。
(3)录音有杂音：首先想到的是电路有没有连锡，或更换好质量的咪头。
(4)录音有电流声：查看拨动开关是否虚焊。

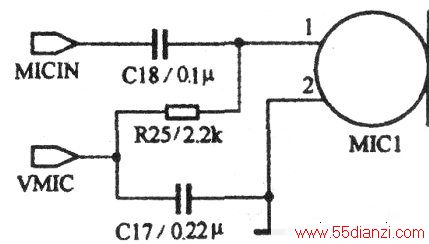

下图所示是MIC(话筒)电路示图。
4．耳机电路详解及故障分析

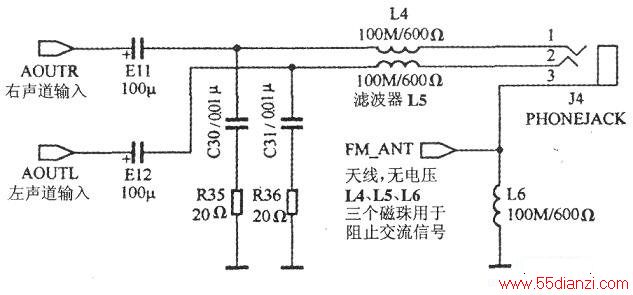

耳机电路有带功放IC和不带功放IC两种，这里主要讲一下耳机电路。下图所示是2091常见的耳机电路。
耳机电路常见故障有；耳机单边无声，出现声音不正常，声音卡等。
(1)耳机单边无声：测量耳机③、④、⑤脚是否有电压，如果有则直接换耳机接口。
5．背光电路
背光板实物与升压电路如下左图和下右图所示。
炬力2091N MP3/MP4单色液晶屏也比较简单，如果是屏或屏线问题，一般直接换屏。
这里主要介绍一下小贝贝液晶屏的脚位电路，见下图所示。
6．闪存(FLASH)电路

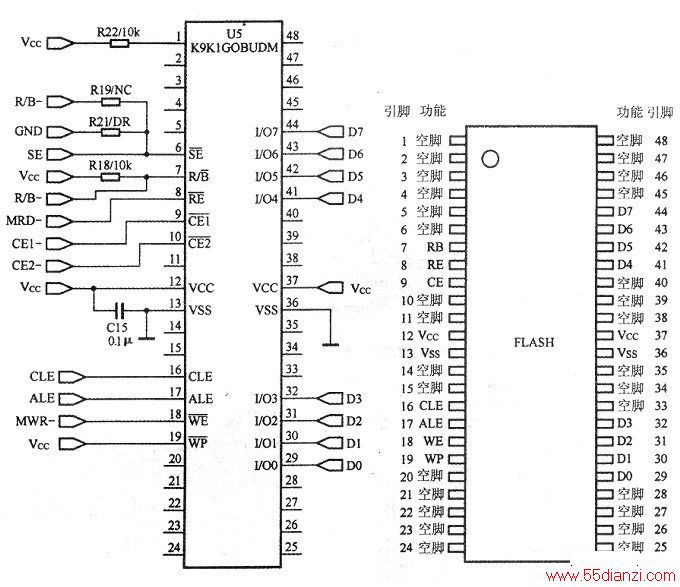

炬力2091N方案MP3播放器的FLASH电路原理图见下图所示。
引脚定义如下：
①、②、③、④、⑤、⑥脚：为空脚：FLASH第一脚是定位脚，有一个圆点标识。
⑦脚：RB，读/忙，低电平有效。
⑨脚：CE，芯片选中使能，低电平有效。
⑩、(11)脚：空脚。
(12)脚：VCC，供电，典型3V。
(13)脚：Vss，地。
(14)、(15)脚：空脚。
(16)脚：CLE，公共存储使能端。
(17)脚：ALE，地址存储使能。
(18)脚：WE，写使能端，低电平有效。
(19)脚、WP，写保护，低电平有效。
(21)、(21)、(22)、(23)、(24)、(25)、(26)、(27)、(28)脚：为空脚。
(29)脚：I/O 0，8位数据总线0。
(30)脚：I/O 1，8位数据总线1。
(31)脚：I/O 2，8位数据总线2。
(32)脚：I/O 3，8位数据总线3。
(33)、(34)、(35)脚：空脚。
(36)脚：地。
(37)脚：Vcc，供电。
(38)、(39)、(40)脚：空脚。
(41)脚：I/O 4，8位数据总线4。
(42)脚：I/O 5，8位数据总线5。
(43)脚：I/O 6，8位数据总线6。
(44)脚：I/O 7，8位数据总线7。
(45)、(46)、(47)、(48)：空脚。
FLASH（闪存）常见故障有：发热，经常丢失资料，磁盘碎片过多，开不了机，出现FLASH无响应等。
FLASH芯片发热：原因可以归纳为FLASH针脚连锡、信号电路短路、主控坏、FLASH针脚出现虚焊。
经常丢失资料（固件）：这是FLASH出现大量的坏晶体所导致的。有的可以用软件修复，有的则不能。
出现FLASH无响应：需要用清空器清空FLASH数据，来恢复FLASH正常工作。
炬力2091N MP3升级时，可以通过短路(29)、(30)脚进行复位，重新进入恢复模式。
7. FM(调频)电路
2091方案的小贝贝MP3可以带FM，也可以不带，一般主机板上都预留有FM的位置和电路。。
该模块可以采用耳机线作为天线，其电路设计如下图所示。
FM常见故障有：杂音，不能收音，有显示自动搜台就是收不到音，硬件错误等。
(1)杂音故障：查R37电阻是否虚焊，收音机芯片是否有连锡，FM收音机模块是否出现虚焊。
(2)不能收音故障：查固件是否支持FM，收音模块是否完好，输入电压是否达到3V。
(3)有显示自动搜台就是收不到音故障：仔细观察FM收音模块是否装反或错位。
(4)硬件错误：FM模块损坏或安装错误。
FM收音模块电路如图所示。
8．晶振电路

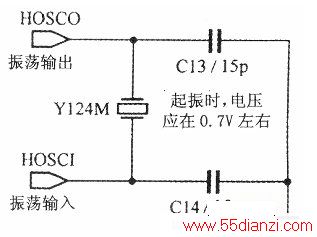

晶振在电路中起着重要的作用，如下图所示。晶振两脚直接连接主控芯片，晶振起振后，提供系统时钟。晶振很容易被击穿，晶振损坏的故障最典形的表现就是无法开机。有时可能还会表现出MP3工作不稳定，容易“死机”等问题。
