KING YOO牌KY-5136型车载CD机具有CD碟片播放、AM/FM收音功能，输出功率为4x40W，收音部分可预选存储30个电台，CD部分为了适应汽车在行驶状态下的各种突发情况，采用了电子防震保护系统。
该机主要由CD机芯、主板、面板构成。CD机芯用金属盒封装起来，内部包括机械部分、激光头、机芯电路；主板电路上主要有电源电路、微处理器、调谐器（采用组件结构，并用屏蔽罩罩起来，竖立安装在主板上）、音质处理集成电路、功放集成块等。面板上主要由操作按键及控制旋钮、显示驱动集成电路以及液晶(LCD)显示屏等构成。主板与CD机芯之间通过25线软排线连接起来，主板与面板之间通过16针接插件连接起来。

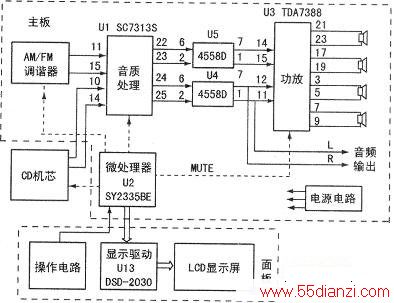

电路组成框图如下图所示。
该机配置的芯片及其编号与功能如下表所示。各芯片分别装在主板、面板、机芯电路板上。
