汽车音响的面板主要由各种操作按键、按键背光灯（发光二极管）、LCD（液晶）显示屏、LCD驱动芯片、接口插件等组成。
该机的显示电路主要由液晶( LCD)屏和液晶屏驱动集成电路DSD-2030( U13)构成，用于接收微处理器SY2335BE( U2)送来的显示控制数据，驱动液晶屏将机器的工作状态以及播放时间、收音频率等显示出来。
1．显示驱动电路

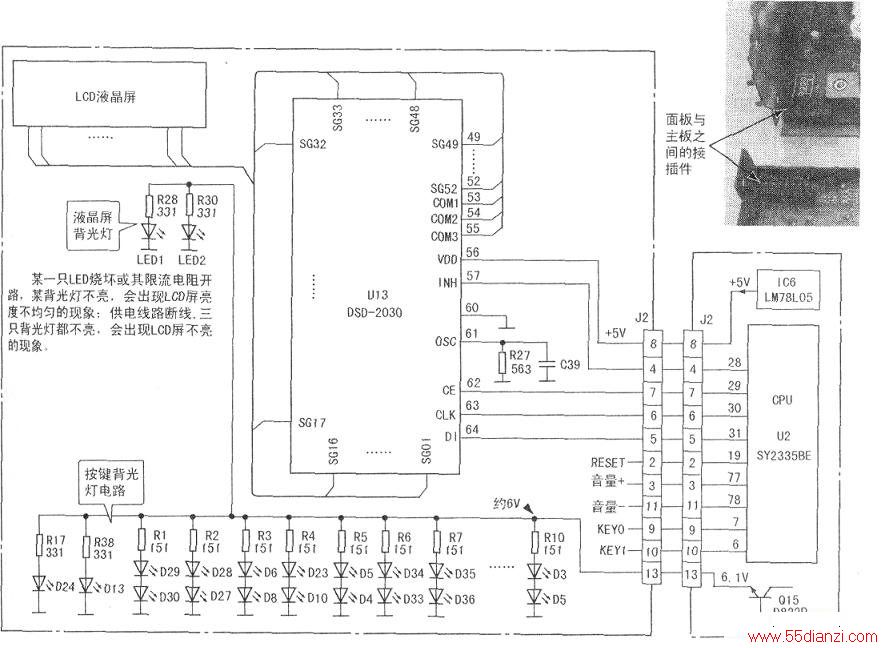

下图是KY - 5136型车载CD机的显示驱动电路和背光电路实测电路图，供参考。
该机所用的显示驱动电路DSD-203()( U13)，是一块通用液晶屏驱动集成芯片，可以用于微处理器控制的车载CD等影音设备的显示及其他显示应用。U13的（58）脚为电源端，采用+5V供电，由主板接插件J2的⑧针(+5V端)输送而来。U13的（62）脚为LCD片选信号( LCD-CE)输入端，（63）脚为LCD串行时钟(LCD-CLK)输入端，（64）脚为LCD串行数据(LCD-DATA)输入端，这三个控制信号由微处理器SY2335BE( U2)输送而来，用于微处理器控制显示的内容。U43（61）脚内部电路与外接元件R27、C39组成的振荡电路，产生的振荡信号为U13提供基准频率。U13（1）-（55）脚为驱动脉冲输出端，输出多组驱动信号送至LCD显示屏，驱动其显示汽车音响当前的工作状态及相关信息。
显示驱动电路故障通常表现为液晶屏无显示，显示不全。
对于液晶屏无显示故障，检修时应先观察开机后液晶屏是否点亮来划分故障范围。如果液晶屏能够点亮，只是无字符显示，说明屏的LED背光灯及其供电电路正常，同时由于背光灯供电是受CPU控制的，也就说明CPU工作是基本正常的，故障应是显示驱动电路或显示屏本身坏。如果液晶屏不亮，同时无字符显示，故障应在电源电路或CPU控制电路，可按整机不工作故障进行修理（前面已有介绍）。显示驱动电路的关键检测点：一是显示驱动IC的供电，二是显示驱动IC与CPU之间的通讯线路。若供电不正常，应检查供电线路和电源部分。当怀疑LCD屏损坏时，可更换LCD屏进行判断。应注意的是，该机面板与主板之间采用插接件连接，该插接件使用日久后容易出现接触不良现象，从而引发整机不工作、液晶屏无显示等故障。
对于显示不全（显示缺笔少画或某一区域无显示）的故障，其原因一般是显示驱动IC的LCD驱动信号输出引脚和LCD屏的引脚有部分脱焊、虚焊，或显示驱动lC与LCD屏引脚之间的印制线断线，液晶屏不良也有可能。对于印制线断线的情况，可将显示驱动IC引脚飞线接到屏引脚。若不是引脚虚焊或印制线断线，则是LCD屏不良，只有换屏才能解决问题。
2．LCD屏的背光源
LCD（液晶）屏本身不发光，为了可以清楚地看到LCD屏显示的内容，需要一定的白光背光源。在汽车音响的LCD显示中，一般采用白光LED作为显示屏的背光源，由数个（一般为2个）白光LED组成，通常安装在液晶屏的侧面，且在液晶屏的背后部。
若两个背光灯都不亮，则无法看清LCD屏显示的内容；若仅一个背光灯亮，会出现LCD屏亮度不均匀，即液晶屏半边亮半边暗的现象。某一个背光灯不亮，重点检查该支路的限流电阻是否开路，以及检查LED是否坏。两个背光灯都不亮，通常是无6V电源电压提供给两背光灯，应重点检查干路是否断路。
3．按键背光灯（发光二极管）
汽车音响中，操作按键旁边都安装有按键背光灯。
按键背光灯正常时工作在导通状态而发光，为操作键提供背光源，使操作面板上的操作按钮在光线不足的情况下也能显示各种标志字符，方便用户准确操作。
下图中，D24、D12……均为按键背光灯。其中，有些是一只LED与一个限流电阻串联后接在电源上（约为6V的电源）；有些是两只LED串联，再串接一个限流电阻后接在电源上。
某一个或两个按键背光灯不亮，重点检查该支路中的限流电阻和LED本身是否损坏；所有按键背光灯都不亮，应重点检查干路是否断路（面板与主板的插接件J2因氧化而出现接触不良的现象较常见），以及检查电源电路中的6V背光灯电源形成电路。
