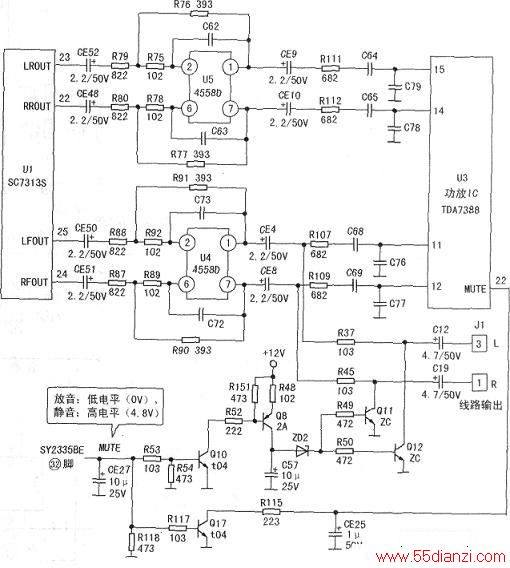

KING YOO牌KY-5136车载CD机在音质处理电路与功放之间增加了一级前置放大电路。前置放大电路如下图所示，采用两块双运放4558D对四路音频信号进行前置放大，经放大后的信号不仅送往功放lC，还从前左、前右两声道音频信号中各取出一路，经R37、C12和R45、C19送到整机输入／输出接口的③、①脚，作为线路输出信号。
该机具有静音控制功能，包括人工静音（按静音键）和收音调谐自动静音功能。该机的静音电路由Q8、Q10～Q12、Q17等组成。CPU(SY2335BE)的32脚是静音控制端，正常放音时输出低电平，静音时输出高电平。
Q11和Q12是接在线路输出端的静音控制管，Q17是功放静音控制管，接在功放集成电路的静音控制脚上。
静音时，CPU的④脚输出高电平，加至Q10和Q17的b极，使Q10和Q17饱和导通。Q10的c极为低电平，使Q8的b极电压降低，Q8饱和导通，Q8的c极输出高电平，通过ZD2给Qll和Q12的b极加上0.7V左右电压，Q11和Q12饱和导通，将线路输出的音频信号或调谐时产生的噪声信号短路到地。Q17饱和导通后，其c极为低电平，使功放IC的静音控制端④脚为低电平，切断功放的输出。
功放输出正常，而线路输出无声，除检查线路输出电路外，应注意检查静音电路中的Q1O、Q8、Q11和Q12等是否损坏。
