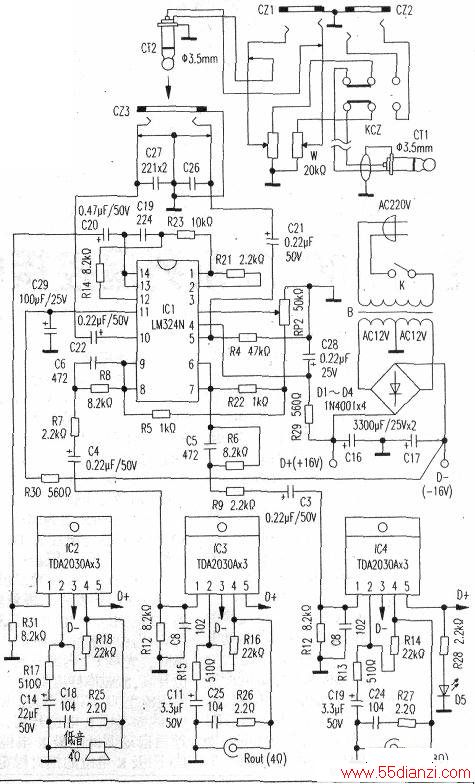

飞利浦SPA2320型有源音箱是由一个内置功放电路与低音喇叭的主音箱和两只外置的小卫星箱组成;其实就是我们常说的“低音炮”产品。其音质表现上乘。现据产品实物,测绘出其内部电路,如附图所示。
1.机外信号输入音量调节器电路
该部分的电路由CZ1、C22、KCZ、W、CT1—CT2若干元件组成。其中的CTI、C22用于信号的输入,以方便不同方式插接。若同时插接两路信号,则可利用KCZ开关来进行信号转换(KCZ选择切换的信号供到双联电位器W上,以进行音量控制)。此后,W上的音频信号,通过CZ1插座(耳机PHONES)内的常闭触点,送至φ3.5mm输出插头(CT2)上.为主电路上提供工作信号。
而当用耳机收听时,可把耳机插在CZ1上。此时双联电位器W上的信号,会直接供给耳机,并且同时让CZ1内的常闭触点切断,使音箱放音中止。
2.音箱输入信号前级处理电路
用音箱放音时,L、R两路音频信号由CT2、C23进入箱内所设主板电路。输入信号经C21、C22进入该IC1电路,并由⑦、⑧脚上输出的信号,分别经C5(R6)一R9一C3以及C6(R8)一R7一C4两途径,去末级两路功放。同时,IC1⑦、⑧脚的输出信号经由R22、R5进行汇合后,由RP2电位器再控制使信号输入到IC1内的运放单元电路放大,并由①脚输出;再经R21—R23,进入IC1内运放单元与C19等元件构成的低通有源滤波器电路。经其电路处理,滤除信号中的高频成分(只剩下低频成分),最后经C20输出,供给下级功放。
3.三路末级功放电路
附图中IC2、IC3、IC4分别组成“2.1"声道式重低音与中高频双卫星箱功率电路(三路功放均采用TDA2030A集成功放OCL形式电路)。其工作电压由变压器B—D1—D4—C16—C17进行整流滤波的“正侵”双电源电路,提供电源。
