1．电路分析
MP4播放器中，FLASH存储器主要用来存储播放器运行的各种程序以及存储音、视频等数据文件。
FLASH存储器也叫闪速存储器，简称“闪存”o其特点是断电后数据不会丢失，同时又可以快速、重复读写，另外还具有低功耗的优点。

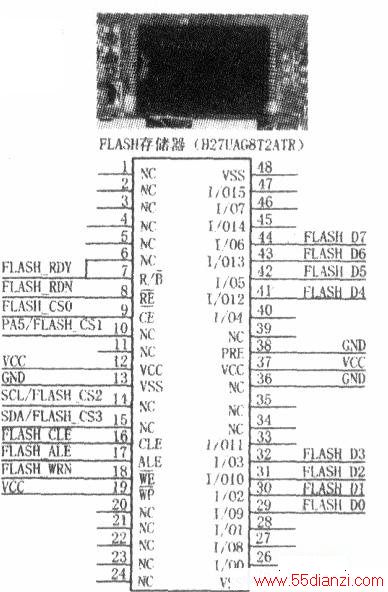

H27UAG8T2ATR是现代的FLASH存储器，其存储容量为2GBo萁引脚功能是：12、37是FLASH的供电脚；19～32、41～44脚是存储器数据线(D0～D7)，对应连接至主控的总线端口DO ~D7;⑦脚是读/忙（R/B）端；⑧脚是存储器读使能端（RE），低电平有效；⑨脚是片选使能端(CE)，低电平有效；18脚是存储器写使能端(WE)，低电平有效；19脚是存储器写保护端(WP)，低电平有效。下图是该FLASH存储器实物和电路原理图。
2．故障检修
FLASH常见的故障有过热、经常丢失资料、磁盘碎片过多、不开机、出现FLASH无响应等多种。检查时，应先查FLASH和主控芯片相关的引脚有无脱焊、短路，若脱焊，重新焊接即可排除故障；若短路，则需要排除短路故障。
(1)FLASH过热该故障原因主要是FLASH的引脚连锡、信号电路短路、主控芯片损坏、FLASH引脚脱焊等。
(2)经常丢失资料（固件）这是FLASH出现大量的坏晶体所导致的，有的可用软件修复。
(3)出现磁盘错误、I/O设备错误、不能格式化、不能打开磁盘、播放时经常死机等一般需要清空FLASH数据后，重新升级。不拆FLASH的清空方法：矩力方案机，短路FLASH的⑦、⑧脚再连电脑；西格马方案机，先按住播放键再连电脑。在板面上清空不了的就要拆下FLASH在清空机上清空。在清空机上清空不了的FLASH是坏的。
