1．电路解析
收音电路常常被做成收音模块组件而应用到MP4播放机FP，这样便于组装和维修。不过，大多数的MP4机电路板上有收音模块的安装位置，并未安装收音模块，只有少数的机型才安装了此模块。MP4机的收音电路—般只有FM收音功能。

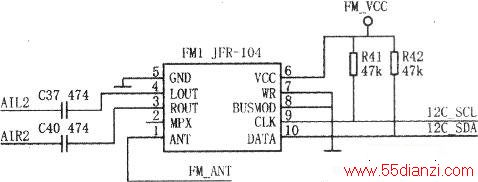

典型的收音电路如下图所示，图中的JFR-104是收音模块，①脚是天线信号输入脚，接耳机地线；③、③脚是收音音频信号输出脚，分别接主控芯片的FMINL、FMINR脚：⑤、⑧脚为接地；⑥脚是收音模块供电脚；⑨脚是IIC总线的串行时钟输入脚，⑩是12C总线的串行数据输入/输出脚，这两脚分别接主控澎片的相应弓脚，构成I2C总线系统，以实现主控芯片对收音模块工作状态的控制。②、⑦脚是空脚。
2．故障检修
收音电路常见故障主要有以下几种：
(1)进收音模式硬件错误查收音供电和收音模块⑨、⑩脚的线路以及R41，R42两个电阻，如果都正常，则可能是收音模块坏。
(2)收音无声音，或只有一个声道有声查收音模块③、④脚的音频信号线和代换收音模块。
(3)收不到台主要查收音天线和代换收音模块。
(4)进收音模式重启一般收音模块第⑥脚没有供电电压。
