1．典型电路分析
SDRAM存储器，也称暂存、缓存或数据存储器，起缓存的作用。SDRAM存储器是一个具有高速同步接口的DRAM存储器，其所有输入、输出都与时钟同步。比较起DRAM，它可以建立起很高的传输带宽和更加简单的时序。 SDRAM存储器的特点是机器一旦断电，其中存储的售息就会丢失。

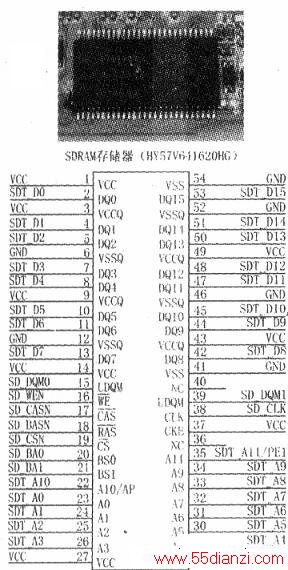

HY57V641620HG是HYNIX公司生产的SDRAM存储器芯片，容量是16MB，其电路原理图如下图所示。SDRAM与主控芯片之间通过数据线、地址线、控制线连接，进行双向数据传输。DQ0～DQ15是16位双向数据线。
AO—A11是12位地址线。在SDRAM数据位中，用列地址和行地．址的交叉点定位每个单元的存储地址，是列地址选通脉冲信号，低电平有效；是行地址选通脉冲信号，低电平有效。DQMO、DQM1为数据屏蔽信号。()是写使能端，低电平有效。片选信号，低电平有效。CLK是用于同步模式的SDRAM时钟信号。
2．故障检修
SDRAM暂存电路故障通常表现为播放视频时出现马赛克花屏，一般是SDRAM的地址线与主控芯片的连接异常，根据马赛克块的大小可以大致确定地址线异常的部位（高位地址线或低位地址线）。一般越向高位地址线出现异常（开路或短路）时，马赛克块越大。
该原因引起的马赛克不会影响其他功能，包括在播放视频时音频仍然是正常的。检修时，应先查暂存IC和主控芯片相关的引脚有无脱焊，短路，若正常，一般是暂存lC或主控芯片坏。
