单管收音机
上图是一款采用9~12V电压的有源单管收音机，Q1(MPFlO2)是市场上容易买到的N沟道射频(RF)场效应管，其漏极和栅极电压VDG=25V、栅极电流Ifg=1OmA，外形和各引脚功能如图所示。可变电容器C1和线圈L2组成的调谐回路选出的电台信号，经Q1放大后再经由二极管D1和D2倍压检波，获得的音频信号再送入耳机。

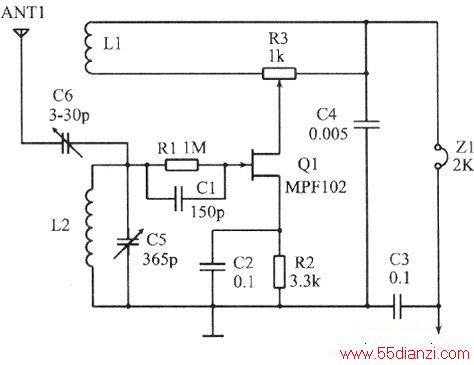

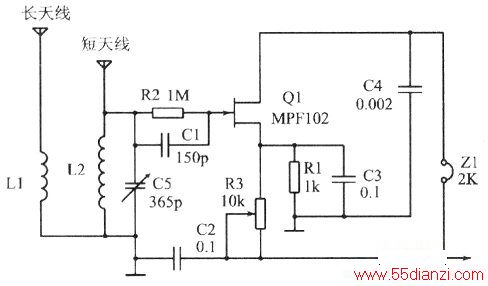

上图也是一种单管收音机电路，和上图相比，最大的不同之处就是没有单独的检波电路，其检波任务是由场效应管MPF1O2的栅极和漏极来完成的。下图则是另一款由信号放大场效应管MPFlO2“兼职”来完成检波任务的单管收音机。
两管收音机
下图是使用了2只场效应管MPF1O2的两管收音机电路图，天线接收到的广播电台信号先经Q1放大，经L1耦合进入L2和C7组成的调谐回路，选出的电台信号由Q2再次放大，经D1和D2倍压检波后得到的音频信号送耳机发声。除图9外的其它设计都有一个特点，就是设计使用双天线，短天线用于接收本地电台的广播节目，长天线用于接收远程广播。
