近年来，日本在大屏幕彩电高音质技术研究、开发和应用方面进展较快。从近期进入我国市场上各类大屏幕电视机中的音响系统来看，出现了两大流派：以松下、NEC（日电）、三菱、夏普等公司为一种流派，以东芝、三洋、索尼等公司为另一种流派。松下公司的“多梦”系统、NEC公司的3D系统、三菱公司的D.D.S.S方式、夏普公司的AST方式（采用“雅马哈”专利）等在原理上相似。而东芝公司的“火箭炮”重低音扬声器系统，索尼公司的BOSEforSONY扬声器系统、三洋公司的大号筒(BIG-HORN)重低音扬声器系统等，它们的特点足采用了分离式的重低音系统。
上述的各种扬声器系统各有特色，都是安装在电视机机箱内显像管和电路板之外的剩余空间中。这也是各电视机生产厂家在解决了（电视机）结构和造型两者之间的矛盾后所取得的成果，其共同目的主要是提高伴音的声频效果，使收看电视者有身临其境之感。下面主要以松下“多梦”扬声器系统为例，介绍其结构特点及工作原理。
“多梦”扬声器系统的结构特点

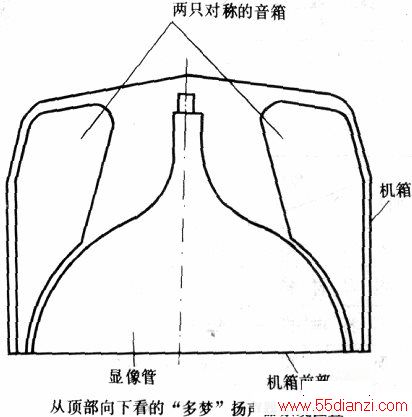

松下“画王”TC,-29V2H型电视机采用的“多梦(DOME)”系统是由原松下电视机的X系列彩电上使用的音响系统（属“多梦”扬声器系统的前期产品）改进而来的。下面两图为松下x系列彩电上使用的扬声器系统结构，它是利用电视机两侧的空间，对称地放置了两个形状奇怪的扬声器箱。
在该箱中各装有两只扬声器：一只为高音扬声器，其型号为EAS7DH02D，额定灵敏度为90dB，磁小于0.2×10一4T，阻抗为8Ω，尺寸为7×4cm；另一一只圆形中低音扬声器，其型号为EAS-10PL602A，谐振频率勾72Hz，等效体积Vep为6.2升，漏磁小于0.5×10 - 4T，阻抗为8Ω。中低音扬声器的前面有一声管，箱体背后有一倒相管，低频和中频扬声器内还配置有防止管内共振的吸声材料。在低频扬声器管内还设有供反射用的反射板，前面开有一23×260mm垂直方向的长狭缝。由于该长窄缝为垂直方向，这就使得在水平方向的指向性较宽，直到5kHz频率响应几乎不变，换句话说．由于此原因即使视听位置有些变化，但对立体声的感觉却变化不大，从而使临场感强。由于声源位于显像管两侧，同画面接近，故声、像定位好，语言清晰度高。另外，由于此系统的声波是向电视机前端辐射的，故其声场特性与设置耶境关系不大。
从上面的分析可看出，所渭“多梦”系统，实际上是由一个号筒扬声器与后面开口箱形式的组合方式，后开口箱使低频响应增加。
“多梦”扬声器系统的工作原理
松下x系列彩电“多梦”扬声器系统主要是基于声响的共振原理。对于一个一端闭合的声响管，在其全长L所决定的几个特定频率点上会产生共振现象，这些频率点可用下列公式表示：
式中，C为声音的速度，L为声响管的长度，n-0，1，2，3，4……。当n-0时，上述公式变为：
即1/4波长等于声响管长度的某个频率的声波就会产生共振。当n=1时，上述公式又变为：
即3/4波长等于声响管长度的另一个频率的声波也会产生共振。依此类推，当n-2，3，4，5……时，将会产生很多共振点。在共振点上，声响管的特性波形会出现峰点。
如果在声响管的闭端安装一个扬声器，并将第一个共振点设计在满足使用者要求的频率点上，那么，这个频率点上的声辐射功率将会明显增强。
“多梦”扬声器系统正是根据上述原理设计而成的。该系统声响管的长度为250mm。因此，它的笫一个共振频率点上的频率为：
因此，其在在f1附近的声频响应有了较大程度的提高。

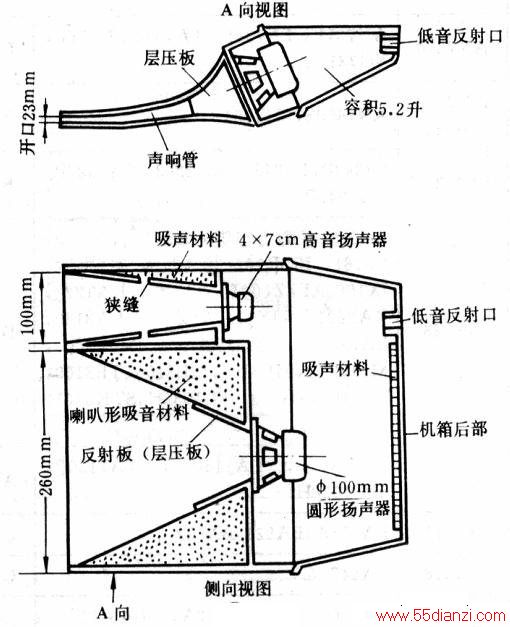

不过，使用了声响管以后，管内的驻波会使声频响应曲线上出现很多波峰和波谷。因此，为了减轻这燧峰、谷，“多梦”系统在声响管靠近扬声器的部位采用了层压板结构（见图2中所注）。而在其它部位增加了吸声材料，从而使高音段的频响变得较平坦．克服了上述缺陷。
从音响效果来看，音响管的开口宽度大一，音响效果会更好一．但考虑到开口太宽会对造型不利，且对中音段的频响也会产生一定的影响，故“多梦”扬声器系统的声响管开口宽度选择为23mm。这主要是综合考虑多方面的因素和实际使用效果的结果。
“多梦”扬声器系统后开口倒相式助爵箱箱体的容积（见图2中所指）为5.2升×2（两只扬声器箱的容积），从而加强了低频辐射，具有较好的倒相作用，使低频频段响应有了很大的提高。
上面所介绍的是“多梦”扬声器系统中低、中音扬声器的设汁思想。该系统高音扬声器的设计思想与上述的类似，不同之处仪是在管壁的中央部分开了一个槽口（如图2所示），且在管壁背后装置了吸声材料。

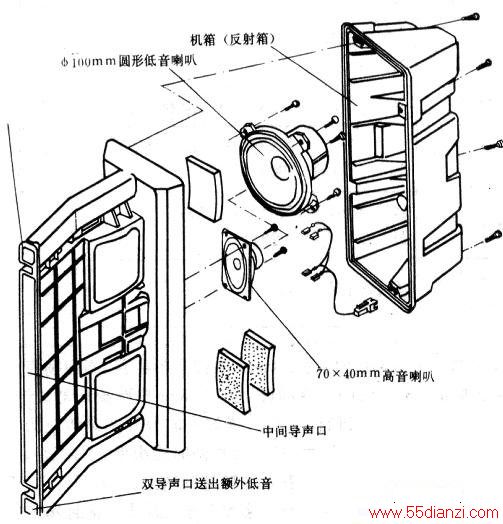

松下“画王”TC-29V2H型彩电使用的“多梦”扬声器系统的原理与上述系统基本相同，但在结构上义作了进一步的改进（见上图所示），主要有以卜-几点：①将倒相箱的后反射（即上述的后反射孔）方式，改为半密封式的、用导向管向前方导出声音的方式；②将后反射的密封箱体积由原来的5.2升×2减小为3升×2。③将电路中功放级的输出功率由原来的10W×2加大至12W×2。④将中、低音主扬声器改换为
