采用电子开关的多地控制电路

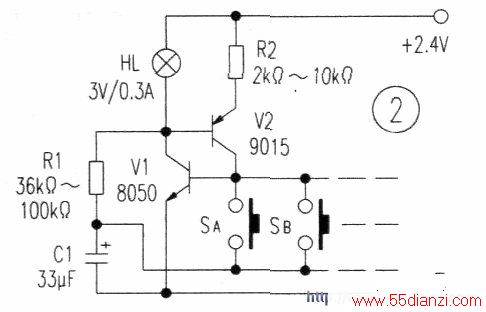

　　电路如下图所示。也以图2中的S。为例，在未按S。时，Vl截止，V2也截止，负载HL断路。C1经HL和Rl被充上24V电压。

　　按一下SA，Vl发射结从CI得到偏置导通，HL亮。

　　V2经V1得到偏置也导通。松开S．后，VI从V2得到偏置维持导通。即Vl、V2之间因存在强烈正反馈而维持导通。Cl经导通的Vl和R1放电至ov。

　　若要使HL熄灭，再按一下SA，Vl的偏置被Cl所短路，VI截止，HL熄灭。V2因Vl截止得不到偏置也截止。电路处于截止状态。Cl又经HL、Rl被充电至2.4V，等待下一次启动。这里Rl不能取太小，否则Cl的充电电流会使V2导通（因V2发射结串R2与HL并联）．致使V2、Vl关不断。Rl也不能取太大，否则Cl充、放电很慢。

　　这种电路因Vl、V2存在强烈正反馈，在HL点亮时，Vl的发射极与集电极电压降很小。用EC890C+数字万用表测得仅为0.012V．因此很适合低电压电路对负载（例如低压收音机）的供电。
