安全实用的计算机并口控制电源开关

　　这种电源开关电路简单、实用性强、安全可靠。下面详细介绍其硬件结构、设计原理、方法和特色，并给出了在VB环境下基于Winlo.dll驱动的关键程序代码。
　　
　　一、硬件电路设计
　　
　　1．硬件设计原理
　　

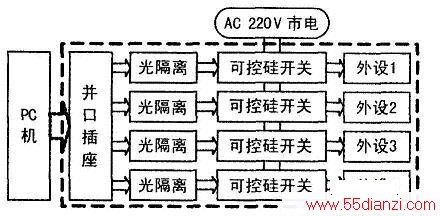

　　结构框图如下图所示。

　　电路由并口插头、光隔离、可控硅开关等构成。其工作原理是，从计算机并口输出数据，控制可控硅的通断，从而实现对外设电源开关的控制。并口输出数据的高低电平组合使带光电隔离的可控硅导通或截止。带光电隔离的可控硅导通触发功率开关可控硅导通，从而闭合电源；光可控硅截止，功率开关可控硅在电流过零时截止，从而断开电源。通过带光电隔离的可控硅实现强电隔离，保证计算机的安全。电路简单、实用、安全可靠。

　　2．硬件电路
　　

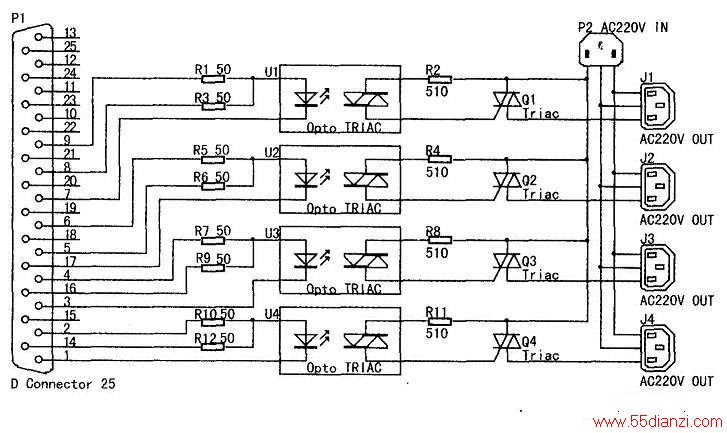

　　硬件电路图如下图所示。
　　
　　为25针并口插头，用来连接计算机的并口。Ul、、U3、U4为带光电隔离的可控硅，用来实现计算机和的强电隔离。Rl、R3、R5、R6、R7、R9、Rl0、R12和、R4、R8、Rll分别为50Ω和510Ω限流电阻，用来保护Ul。U4。由于并口数据线输出电流的驱动能力有限，这里使用两位数据线（驱动能力增强l倍，常规电路中只要一位数据线）通过50Ω限流电阻后共同驱动。
　　
　　为功率开关可控硅，受控于Ul～U4，可根据被控电器功率的大小选择不同额定功率的型号。P2为交流电输入插头。Jl~J4为被控电源输出接头，用来接被控用电器。
　　
　　用Ul～U4来实现计算机和220V的强电隔离是该电源开关的特色之一。Pl端为弱电，P2端是220V强电。当Pl端输出高电平时，发光二极管点亮，可控硅正常工作，电路导通；当Pl端输出低电平时，发光二极管熄灭，可控硅断开，电路不导通。即计算机与强电处于隔离状态。
　　
　　之外，用计算机数据线代替接地给带光电隔离可控硅提供低电平，是此电源开关的另一特色。对光可控硅的控制是由一根数据线提供高电平输出电流、另一位数据线提供低电平吸收电流来实现的。由数据线输出低电平吸收电流而不直接接地，是本设计的独特之处。在常规的电路设计中，低电平是以简单的接地方式实现的。这种接法存在一个严重的问题：即在计算机启动过程中，会由于并口初始化时不确定的数据状态导致而开关误操作。图2中两根数据线都接在的Pl口，在计算机启动过程中，两根数据线中的数据是相同的，发光二极管不亮，电路断开，电源开关处于断开状态。
　　
　　这样，就可以有效防止计算机在启动过程中被控开关的误动作。在该电源开关的可靠性很高。

　　二、软件设计
　　
　　在Windows环境下，最简单易学的语言非VB莫属。但由于Windows的保护，VB无法直接读写打印端口，因此需要另外的程序模块来实现打印端口的直接读写。在Intemet网上可以找到许多的此类模块，并且有相当多的模块可以免费使用。经过试用，笔者推荐使用Winio。该模块支持Win9X/NT/2000/XP，并且带有详细的帮助、例子程序及源码。本例中用到的函数有四个，分别说明如下：
　　
　　①Initialize0:允许端口控制函数，在使用端口输入输出函数之前调用一次，成功返回“1”，失败返回“O”；
　　
　　②Shutdown0:关闭端口控制函数，在退出程序时执行一次，成功返回“1”，失败返回“O”；
　　
　　③读取端口函数，PortAddr为端口地址，Portval为端口值，bSize为要读取的字节数，读取成功返回“1”，失败返回“0”
　　
　　④写端口函数，PortAddr为端口地址，Portval为要写的值，为要写入的字节数，写入成功返回“1”，失败返回“0”：
　　

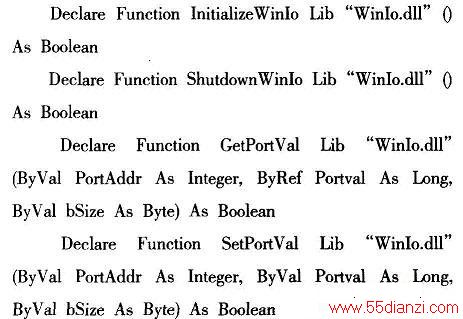

　　上述四个函数在Winio.bas模块中的声明如下：

　　开VB环境，创建标准工程，将Winio.sys、、Winio.vxd及Winio.bas四个文件拷贝到工作目录下，在VB中直接添加Winio.bas模块即可。
　　

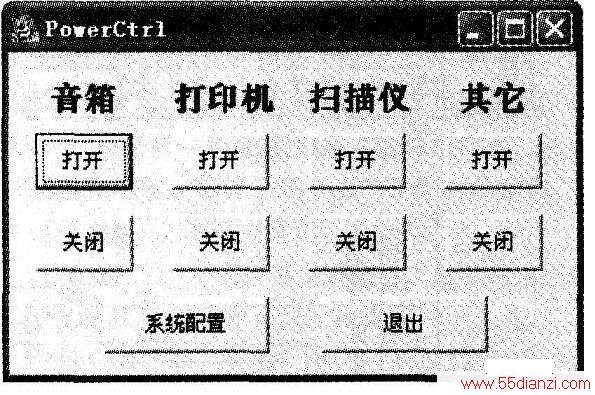

　　添加文字标签和按钮，软件界面如下图所示。

　　在“打开”“关闭”按钮控件执行ClICk0事件中，执行函数打开设备：SetPortVaI(&H37A，DA_ON，1)；关闭设备：SetPortVal(&H37A，DA—OFF，1)，其中，DA_OFF为字节型数据，需要根据硬件实际接口情况确定。
