凯立德K133G车载DVD机功放电路发生故障通常表现为全部信号源均无声（图像正常），或小声同时声音失真。
(1)无声
1)检查音质处理器PT2313L（22）~（25）脚是否有音频信号输出，若有，说明音质处理器及之前的电路正常，故障发生在功放电路。
2)直观检查：检查功放集成块是否爆裂，若是则更换功放集成块：检查功放集成块引脚是否脱焊，若是将引脚加锡焊牢；检查功放线路印制铜箔线是否腐蚀，若发现氧化锈斑，须除掉氧化物，连接腐蚀断点。
3)测量功放块引脚电压：先测量供电端⑥、12脚电源电压是否为12V，若异常则查供电线路。若供电正常，其他引脚无电压，则检查④脚ST-BY（等待）线路，往微处理器方向查。若MCU69脚无高电平输出，则故障在微处理器内部，系内线路局部损坏；若微处理器69脚已输出高电平控制电压，而TDA7386的④脚为ov，则是R267虚焊、开路，或印制线断裂。如果功放块的供电电压、STBY控制电压正常，则检查功放的MUTE（静音）电路，可测量U204（22）脚否为低电平，若低则功放输出静音，整机无声音输出，此时可检查MCU68脚(MUTE控制端)是否为高电平，若为低电平（而此时也没有设置为静音状态），则是微处理器内部局部损坏；若MCU@脚输出高电平正常，则检查R272是否虚焊和开路，印制线是否断线。
4）功放块各脚电压正常，则查信号线路。沿功放块信号输入端线路往音质处理器方向查找，检查沿线贴片电阻、电容是否虚焊和开路，检查印制铜箔线路是否断裂，过孔是否断线。
(2)声音小且失真
这种故障一般是功放集成块软击穿、性能不良。如在通电后，功放块在较短时间内出现过热现象，说明内电路软击穿，须更换功放块。
(3)功放集成电路TDA7386引脚功能及维修数据

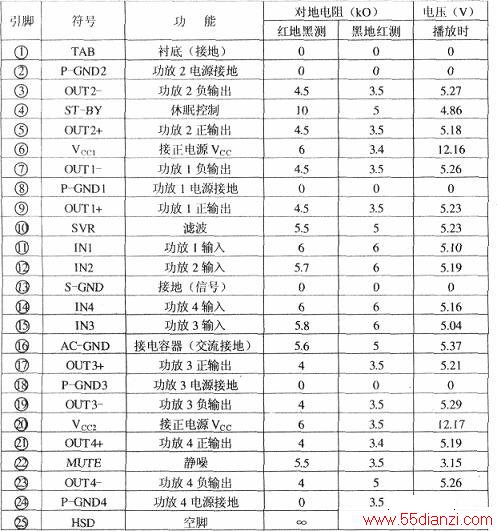

下表是功放集成电路TDA7386引脚功能及维修数据，可作为判断功放块是否损坏的依据。
