凯立德K133G车载DVD信号处理过程

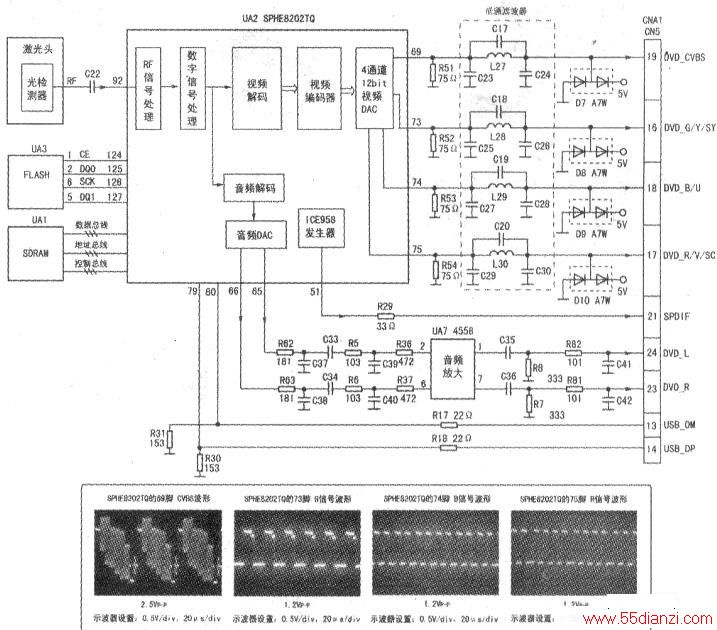

　　车载DVD机芯组件的信号处理过程与家用DVD机基本相同，该机信号处理电路简化图如下图所示，其信号处理过程如下：
　　
　　激光头输出的PUHRF信号，从光头排痤CON2⑩脚输出，经电容C22耦合到SPHE8202TQ的92脚，在芯片内部经RF信号处理器处理形成RFO信号，再送数字信号处理(DSP)电路进行EFM+解调(DVD)或EFM解调(CD)以及进行RS-PC纠错(DVD)或RICR纠错(CD)处理。之后再进行解扰与解密等处理，提取出视频数据、音频数据，分别送视频解码器和音频解码器。
　　
　　SPHE8202TQ内部集成一个功能强大的MPEG解码器，可以对MPEG1/2/4视频实时解码，该视频解码器通过硬件对MPEG1/2/4压缩数据进行解码。。
　　
　　SPHE8202TQ内部还集成一个视频编码器和一个4通道10位的高速视频D/A转换器。所以可以从SPHE8202TQ内部直接输出模拟的视频信号，其输出信号是：69脚输出复合视频信号( DVD_CVBS)；73脚输出三基色的绿基色，色差分量的亮度/s-视频的亮度信号（DVD_C/Y/SY），由用户设置的视频输出方式决定，74脚输出三基色的蓝基色，色差分量的U信号( DVD_B/U)，75脚输出三基色的红基色，色差分量的V/s-视频的色度信号( DVD_R/V/SC)。
　　
　　SPHE8202TQ内部也集成一个音频解码器，还集成了一个2通道的24位的音频D/A转换器，所以SPHE8202TQ内部直接从65、66脚输出模拟L/R音频信号。另外，SPHE8202TQ内部还集成SPDIF格式编码器，可将音频数字信号进行SPDIF格式转换，然后按数字音频格式进行编码，其SPDIF数字音频信号从51脚输出。模拟L/R音频信号经双运放UA7(4558)放大后输出，并送到主板。
