DVD机升级小板与解码板的链接方法如下：
STK方案：

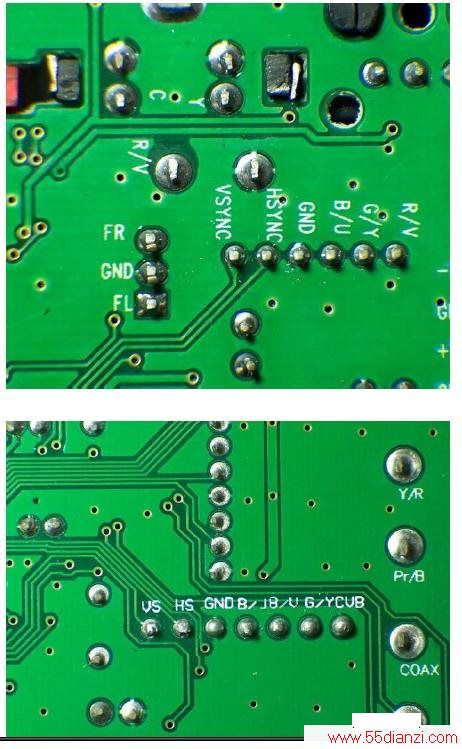

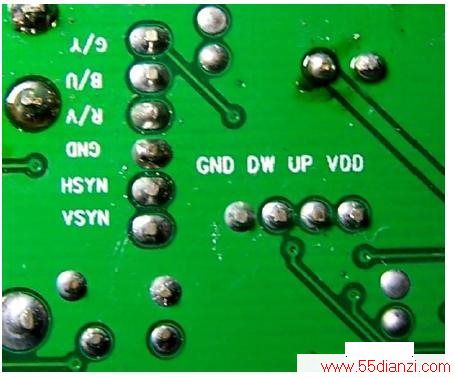

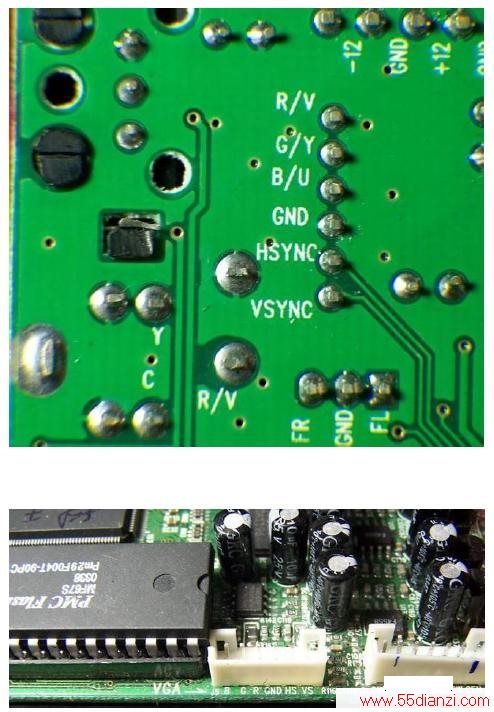

拆开STK方案（即使用82XX系列芯片的）DVD机，升级小板中的三条线与DVD机解码板上在线读写插座的除电源之外的三个脚对应相连.然后将连接面板（屏）插座上的CLK脚接地（这步必须做，否则不能正常通讯）.解码板上的3.3V、+5V不用接，小板上的TXD链接到解压板的HS（HSYN），小板上的RXD链接到解压板的VS（VSYN）。
有的解压板直接标出RX、TX，那直接对应就可以了，小板上的GND链接到解压板的GND上.如果点击软件不能读写，那你可以把小板上的RX、TX对调一下.还有，链接小板后，在读写时，一定要把CLK与地短路，不然读写不了。
注：如果没有找到解码板上的在线读写插座，可以仔细找一下标注有“VSYNC(TX)、HSYNC(RX)”焊点，将连接线直接接到焊点上.如果这个标记也找不到，那可以连接到82xx系列芯片的引脚，具体脚位是：128脚的8202L，21脚是RX，22脚是TX，216脚的8200A、8202芯片175脚是RX、176脚是TX；256脚的8202A芯片205脚是RX、206脚是TX；216脚的8281D、8281S、8202D、8202S芯片181脚是RX、182脚是TX。
注明：另外象8200A要40脚对+3.3V接一个1K上拉电阻，40脚对地接一个20K的下拉电阻，CLK不用接地.8200A在线读写是读不出来数据的，要将8200A的储存IC取下来，放到8202D的解码板上方能读写。
MTK方案：
拆开MTK方案（即使用MT1389系列芯片的）DVD机，在解码板上找到在线读写插座（MTK方案的DVD解码板基本都有这个插座，一般式4针的）。
升级小板中的三条线与DVD机解码板上在线读写插座的除电源之外的三个脚对应相连.一般情况下，GND（地线）先连接上，然后升级小板上的另外两条线与解码板上的另外两针相连（电源脚空着不接）.如果后面不能正常通讯那你可以把小板上的RX、TX对调一下。
注：如果没有找到解码板上的在线读写插座，可以仔细找一下标注有“TX、RX”焊点，将连接线直接接到焊点上.如果这个标记也找不到，那可以连接到MT1389芯片的引脚，具体脚位是：216脚的MT1389芯片101脚是RX、102脚是TX；128脚的MT1389芯片89脚是RX、91脚是TX.操作很简单的。
