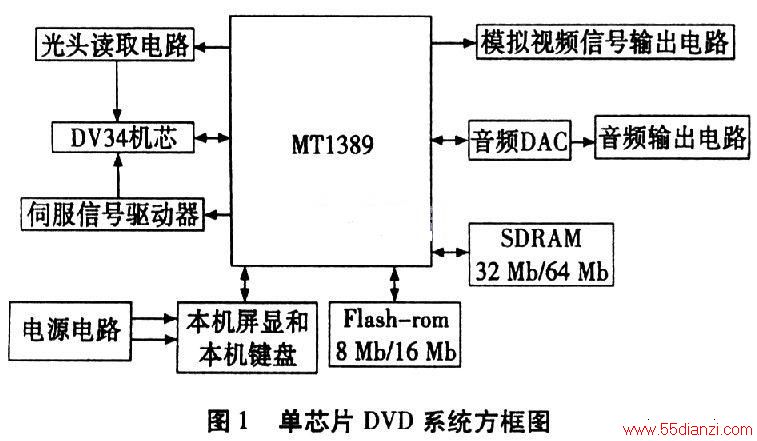

1．1 单芯片DVD系统方框图
1．2 单芯片DVD系统组成说明

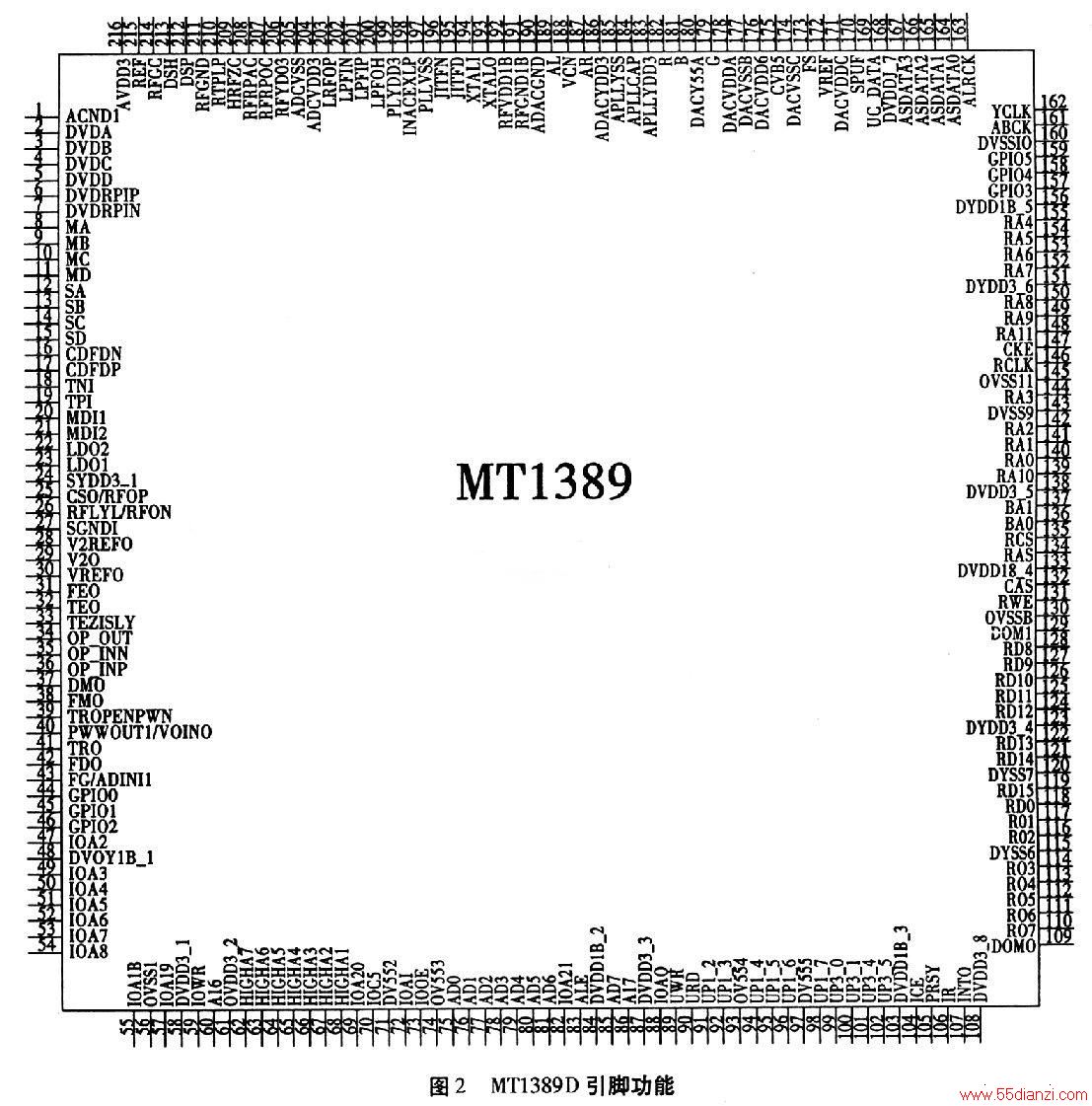

在图1中，MTl389完成前置放大、数字伺服控制、系统控制、音视频解码、视频编码、视频数模转换等功能，并内置Ac-3和DTS解码器，因此也称其为单芯片DVD系统。MT1389引脚功能如图2所示。
该芯片可与驱动IC，SDRAM 存储 器，Flash-Rom 存储 器、音频DAC数／模转换电路等一起构成DVD系统。集成了模拟信号前端处理器、能够执行光盘伺服控制的数字伺服处理器、能够进行MPEGl／MPEG2／MPEG4／JPEG等格式视频信号解码以及DVD-Audio／Dolby Digital(AC-3)／D-TS／MP3等格式音频信号处理的AV解码器，此外还内置了进行系统控制的32位CPU(RISC)。还含有6个12 bit、108 MHz数字视频转换器，可提供目前在高价机型上才拥有的画质。
该芯片系统时钟由外接27 MHz的石英晶体振荡器与内部电路完成，其他系统时钟可采用PLL锁相环分频的方法取得。I／O接口部分、模拟、数字电路用电源3．3 V±0．15 V，内部CPU用1．8 V。
系统工作存储区外接SDRAM用作系统的工作存储区16Mbit～64 Mbit(用于AV解码)。外部FLASH-ROM存储器可以选用8 Mbit～64 Mbit。
2 主要电路的组成及工作原理
2．1 激光头读取控制电路的组成

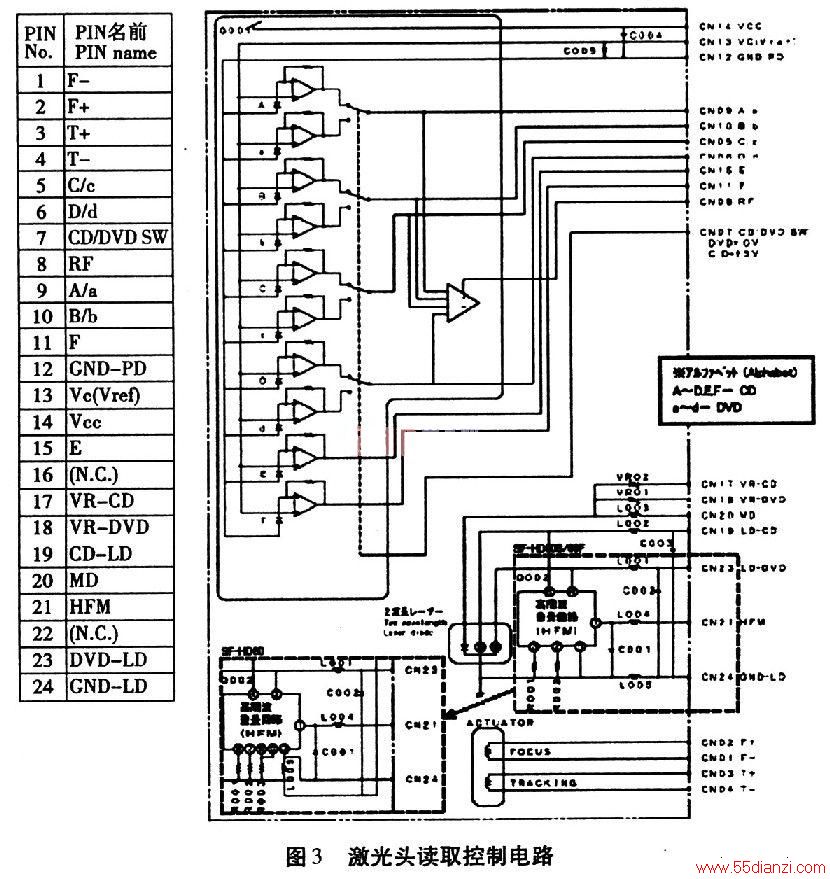

本机的激光头组件采用日本三洋公司出品的HD60／62双波长激光头，由24芯软排线与主板连接(见图3)。具体说明如下：
⑴、⑵聚焦线圈驱动输入端；⑶、⑷循迹线圈驱动输入端；⑸、⑹、⑼、⑽CD／DVD光电检测信号输出端；⑺CD／DVD光电检测信号选择输出控制输入端；⑻CD／DVD射频信号输出端；⑹、⑽三光束循迹信号输出端；⒀参考电压输入端；⑿、〔24〕接地端；〔14〕、〔21〕激光头组件电源(5 V)输入端；〔16〕、〔22〕空脚；〔17〕CD激光二极管功率调整电位器选择信号输入端；〔18〕DVD激光二极管功率调整电位器选择信号输入端；〔19〕CD激光二极管电源输入端；⒇激光功率监测信号输出端；〔23〕DVD激光二极管电源输入端。
图3中A～D、E、F为读取CD／VCD信号用光敏管；a～d为读取DVD信号用光敏管。激光头组件24芯插座⑩脚为光敏检测器工作电压，⑩脚为参考电压端，⑦脚为CD／DVDRF信号输出控制端。
CD、DVD的聚焦误差信号从光头组件24芯接插件的⑼、⑽、⑸、⑹脚并分别加到MTl389的⑶～⑹脚以及⑻～〔11〕脚上。CD的循迹误差信号通过 24芯接插件的〔11〕、〔15〕脚连接到MTl389D的〔18〕、〔19〕脚上。DVD的循迹误差信号仍然由光敏管A、B、c、D取得。CD的RF信号由A～D光敏管在激光头组件内合成为RF信号通过软排线加24芯接插件的⑻脚并连接到MTl389的⑹脚。DVD是RF信号由光敏管a～d在激光头组件内合成为RF信号通过软排线加到24芯接插件的⑻脚并通过C141连接到MTl389的⑹脚。至于CONl⑻脚输出是CD或是DVDRF信号，是由加到 24芯接插件的⑺脚的IOA信号电平的高低来决定的。
2．2 激光二极管功率控制电路
2．2．1 电路结构

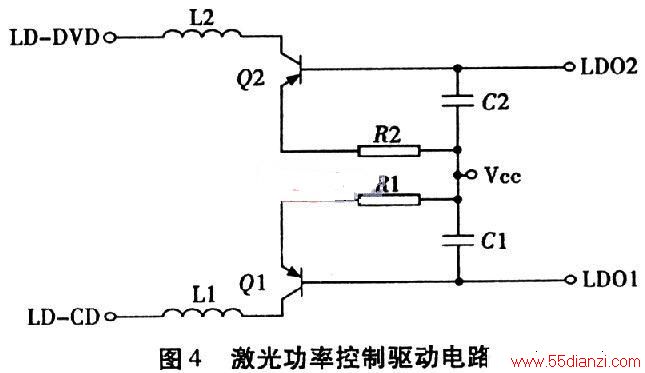

主要由1389〔22〕、〔23〕脚内部电路和Q1、Q2等元件组成，工作电压为+3．3 V／5 V，如图4。
