（1）视频输入/输出
MT1389E分别输出CVBS、SY、SC三路视频信号，其中CVBS复合视频信号将用于整机视频的输出，Y、C视频则直接提供给本机TFTLCD驱动电路，在LCD上显示图象。
如下图所示，拨动开关SW401是音视频输入/输出转换开关，当播放本机碟片时，应该拨到输出状态，此时SW401开关的（7）脚接地，SELECT为低电平，该信号加到MT1389（150）脚上，让解码芯片正常工作并输出音视频。复合视频经过SW401第10脚进入，最后由端子JK403输出，同时Y、C视频也输出到T100驱动板。
JK403同时也是视频输入端子，当有外部视频输入时，开关SW401处于输入状态，SELECT为高电平，该信号使MT1389关闭视频解码和输出，同时控制U504（PQ05）输出一个+5V电压，供外接设备使用，输入的视频信号经过SW401第（11）（12）脚进入T100驱动板进行视频处理。
（2）音频输入/输出

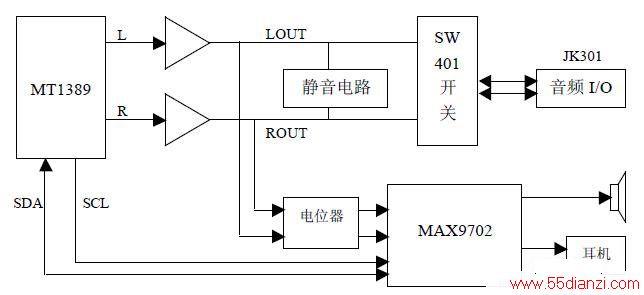

采用MT1389E版使DL369省去了一颗CS4360音频IC，该解码芯片不仅内置5.1CH音频DAC，还集成有2CH的音频ADC，因此也可以处理MIC信号，下图是音频输入/输出电路方框图。
MT1389输出的模拟立体声音频L、R经过U301（4580）运放放大之后，信号分为两路，一路进入SW401开关输出，一路经过电位器调节后由功放模块MAX9702进行功率放大后推动扬声器和耳机。
JK301不仅是音频输出端子，而且也是音频输入端子，当SW401拨到输入状态，外部音频经过SW401加到LOUT、ROUT端，经电位器调节后，由MAX9702放大后推动外部扬声器和耳机，参见视频输入/输出电路图。
（3）D类数字功放电路
值得一提的是本机扬声器和耳机放大IC是采用MAXIM公司的D类功率放大器MAX9702。它是一颗1.8W、无滤波器、立体声D类音频功率放大器和DirectDrive立体声耳机放大器。
MAX9702结合了高效D类扬声器放大器和高线性AB类耳机放大器。
保证在扬声器模式下具有最长的电池寿命，耳机模式下具有最佳性能。

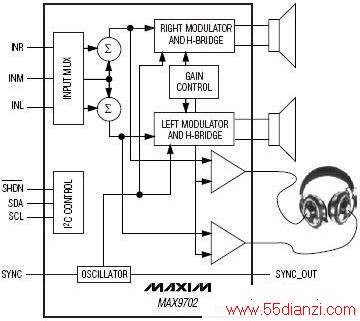

MAX9702采用5V供电，为4Ω负载提供最大1.8W功率。Maxim的第二代扩频调制方案省去了传统D类放大器的输出滤波器，如下图。
MAX9702扬声器放大器提供两种调制方案:固定频率(FFM)模式和能够降低EMI辐射的扩频(SSM)模式。MAX9702扬声器放大器具有全差分结构、桥接负载(BTL)输出以及全面的杂音抑制功能。
MAX9702扬声器放大器具有高达75dB的PSRR，低至0.07%的THD+N以及超过97dB的SNR。短路和热过载保护可避免出现故障时器件受到损坏。
耳机放大器采用Maxim拥有专利的DirectDrive?结构，单电源供电时提供以地为参考的输出，无需使用大容量隔直流电容，节省了成本、电路板空间，并降低了元件高度。高达80dB的PSRR和低至0.02%的THD+N保证干净、低失真的音频信号放大。I2C*接口用来设置扬声器和耳机增益、单声道/立体声以及静音功能。
（4）附属电路
1）IIC控制
MT1389通过SDA、SCL数据线来与MAX9702进行通讯，包括增益、立体声/单声道和静音等控制。
2）静音控制
在MAX9702第21脚有一个SHDN脚，该脚起一个关断作用，当MUTEDAC静音信号从MT1389脚加到该脚时，可以完成静音功能，低电平有效，而三极管V306则不起什么作用，如下图。
3）耳机检测

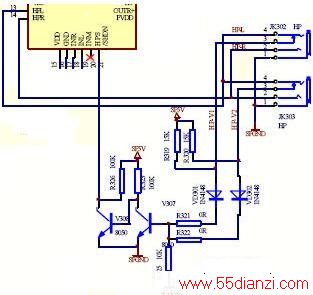

该电路的功能是当在任一端口插上耳机时，扬声器就没有声音输出，通过MAX9702检测到耳机插入，停止扬声器音频的输出，如下图。
MAX9702第（13）（14）脚为立体声耳机输出信号，在耳机插口JK302、JK303没有耳机插入时，HP-V1、HP-V2端和音频输出脚相连，为低电平，致三极管V307截止，V308导通，使MAX9702（20）脚为低电平，此时IC工作于扬声器输出模式，声音经过MAX9702数字功放去推动外接喇叭。
当在JK302、JK303任一插口插入耳机时，HP-V1或HP-V2与音频输出端断开，该端为高电平，经过二极管VD301、VD302使三极管V307饱和导通，V308截止，使MAX9702（20）脚为高电平，此时IC工作于耳机输出模式，MAX9702内部的数字功放被关闭，外接喇叭无声，声音仅从耳机输出。
