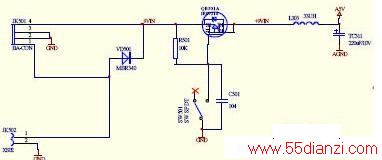

步步高DL369高清播放机电源电路主要为整机各单元电路提供稳定的电压。如下图所示，适配器输入的+9V电压经JK502、VD501送到MOS管QB501A的S极，在电源开关SW501没有闭合的情况下，其 G 极为高电平，此时QB501 截止；当电源开关SW501 打开时，QB501A 的G 极为低电平，MOS 管导通，输出+9V 电压供整机使用。MOS管的导通内阻极低，仅为毫欧级，因此基本上没有压降。
如果改由随机锂电池供电，则+9V 电池电压从JK501 第4 脚输入，供机器工作。

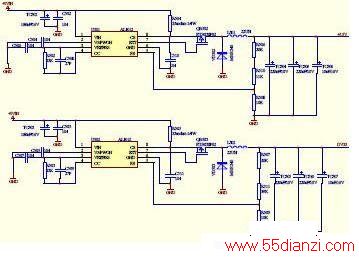

U501、U502是两个DC/DC电源模块，通过自身振荡产生的脉冲信号控制外部MOS管，分别输出+5.5V和+3.3V电压，如下图所示。
3.3V电压还经过U206（LM1117）得到+1.8V电压供MT1389使用。
当把输入/输出开关SW401拨到输入状态时，SELECT信号为高电平，PQ05输出5V电压，提供给外部设备，主要供电视盒工作。当SW401拨到输出状态时，SELECT信号为低电平，PQ05将没有电压输出，如下图所示。
