在DVD中﹐晶振频率通常采用27MHz﹐用于对CPU﹑DSP﹑D/A等具有运算处理或存储能力的电子元器件内部提供时钟信号(高频)﹐用于定时﹑加载﹑混频等作用。

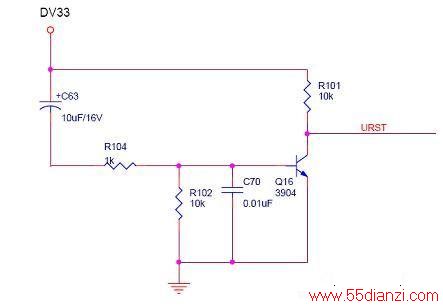

IC复位方式有两种,分别是高电平复位和低电平复位.在此机型中用的是低电平复位。(如下图)
电路分析:接通电源后，DV+3.3V电压加到C63正极,复位三极管Q16的基极，其基极因TC217的充电特性，在开机瞬间电容两端的电压不能突变，按指数上升， 加在Q16的基极，Q16导通，集电极输出的低电平加到MT1389的P108进行复位。随着TC217充电的结束，Q204的基极下降低电平至Q16的截止电压，Q16截止，发射极为高电平，复位过程结束。
