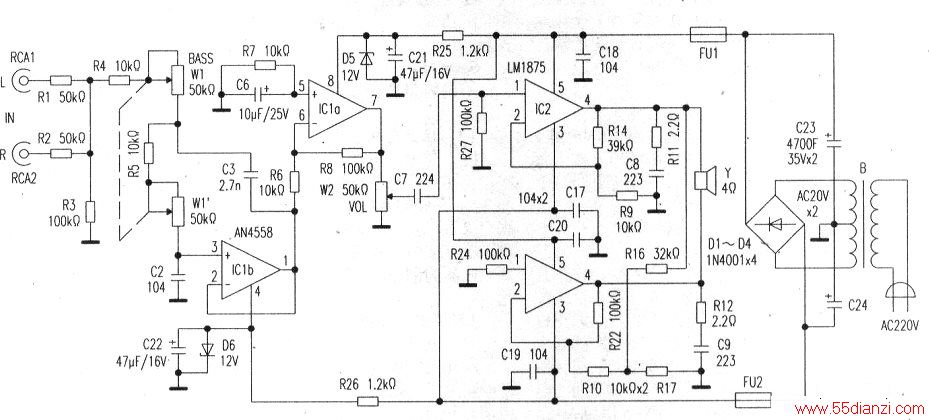

这款有源低音音箱的体积外形，与一般台式电脑主机机箱大小相仿。音箱体为木质，箱内采取曲径式声腔共振声学原理结构：发声采取大磁钢、长冲程φ110mm国产老名牌“南鲸”喇叭。音箱内后部下方，设有一腔盒。其中专设有功放电路装置，功放的驱动功率较大，低音音效好。此音箱是纯低音音箱，其设计初衷是与其他低音欠佳的音响进行配接，以补充、扩展低音，增添震撼感，更加完善音质。经实测，该音箱内的电路部分如附图所示。
一、电路简介
音箱信号由RCA11、RCA2两只莲花插座端输入。L-R声道音频信号输入后，由R1、R2电阻隔离，再经R3~R4混合分压后，信号进入IC1运放电路。IC1运放中的IC1b运放单元，与R4 ~R6、W1—W1’、C2~C3等外围元件，组成一个RC二阶型低通选频有源滤波电路。此电路具有每倍频程12dB衰减斜率特性，并可通过调整Wl(W1’)同轴双联电位器、控制电路低频选频频率，以进行与主音响之间的最佳音效协合与平衡。调整W1(W1’)时，根据此电路元件参数，选频频率大概可在150Hz~lkHz范围内。
IClb电路之后，由R6_R8及C6和ICla运放单元，组成一缓冲放大电路。
放大后被提升的低频信号，再从IC1a⑦脚，输出到W2电位器上；可由W2完成音箱的音量控制操作。
音量电位器W2上音频信号，送至末级功放电路。其电路由两只“LM1875型号lC功放集成电路组成（两功放块IC2~IC3组成输出功率较大的桥式输出BTL式功放电路）。该电路具有失真低、共模抑制比高、性能稳定、电源利用率高的特点。而且，该LM1875型功放lC电路，音色醇厚，具有胆机风味！为充分发挥LM1875的音色性能（这里由IC2～IC3组成的BTL电路，其反馈环节上，除却了反馈电容，以让电路“直流化”形式；从而，进一步地拓宽音频带宽）。但并未因此出现中点工作电位偏差现象。为保证lC工作更加稳定（虽然加上该lC块内设有防止过热、过载自保功能），实际生产时，音箱厂家还为IC2~IC3上，装置了一块230mmx115mmx2mm大面积型铝质散热器，可进一步保证IC2~IC3的工作安全。
该末级功放电源，是从变压器次级双“AC20V”电压，经过Dl-D4、C23、C24整流滤波，所得“±DC25V”电压供电。前级IC1(a~b)电路的电源，则是“±DC25V”电源，经由R25→C21→D5、R26一C22- D6电路稳压，得到的一组“±DC12V”电压提供电源工作。
二、音箱改进
该音箱的功放部分，由于是独立放置于音箱后下部与声腔通道相隔离的一个腔盒内，所以很少会发生一般有源音箱所存在的因电路与喇叭同处一空间，使电路易遭受震动．日久出现元件焊点松动等类故障。但该音箱电路在设置上亦有缺陷，即因腔盒过分密封，所以使电路散热不好；尤其电路工作时间过长时，因过热造成声音会有少许阻塞失真现象，此时手摸IC2~IC2功放块，会感觉很烫手。而当笔者打开腔盒外侧封板后，使得腔盒与外空间相通，使散热条件改善，此时IC2—IC3散热器温度有所下降，随之失真阻塞现象亦消失。于是，笔者对该音箱有针对地性进行散热改善；办法是由φ8mm钻头在原外封板上，钻较多的散热孔。经试用，果然有效！
另外，发现该音箱工作中，电路上的电源部分D1~D4整流管，发热比较严重；分析是因为电路所用的二极管功率较小所致。于是笔者将原四只I N4001二极管拆下，更换成1N5401型功率稍大的整流管后，整流管手摸只有少许热感，状态完全回归到正常。
