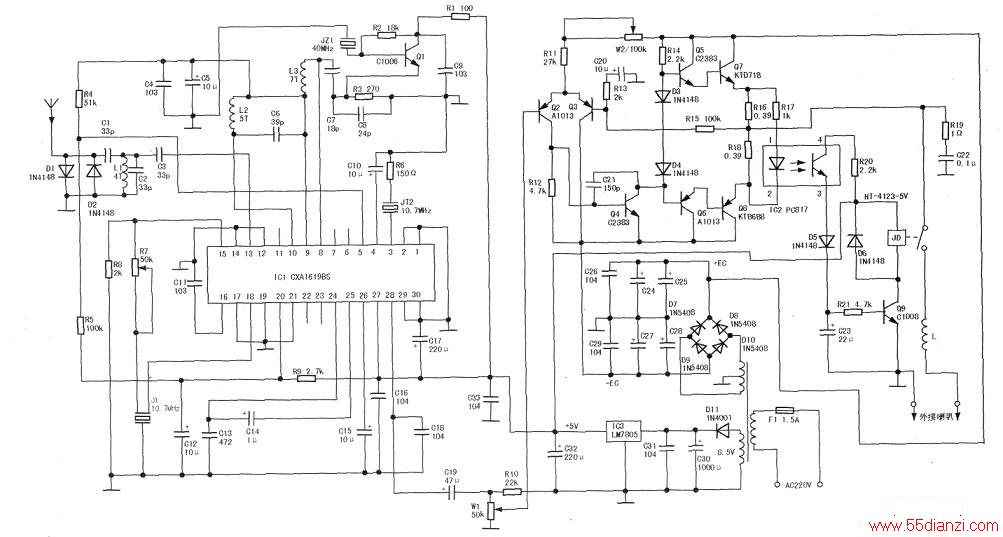

该机接收电路以大规模集成电路CX-A1619BS（IC1，可与CXA1619S互换）为核心，如下图所示。CXA1619BS具有以下特点：1．耗电低，其静态电流只有10mA;2．内部设有调谐指示的LED驱动电路，能方便地实现自动接收方式；3．采用了电子音量控制；4．所需供电电源电压范围宽，2V—8.5V;5输出功率大，在VCC=6V,RL=8Ω时，音频输出功率为500mW。
1．接收电路
由天线收到的调频信号经C1、L1、C2滤波后，通过C3及IC1的13脚送到IC1内部的高频放大电路中。D1、D2组成防静电保护电路，以保护IC1不被静电损坏。放大后的高频信号先送到IC1的⑩脚，由电容C6、电感L2组成的选频网络进行选频，然后经⑨脚送人IC1内部的混频器进行混频。
本振电路由Q1JZ1、Rl、R2、C8、R3、C6、C7等元件组成，产生的本振信号加在IC1的⑧脚参与混频。混频后得到10.7MHz（即本振频率高于或低于信号频率10.7MHz）中频信号从15脚输出，经陶瓷滤波器J1(10.7MHz)滤波后送人IC1的⑩脚，进行中频放大。放大后的中频信号在IC1内部进人鉴频器，检波所得信号从IC1的24脚输出，通过电容C14送入IC1的25脚，在IC1内部进行低频放大，最后从IC1的28脚输出，驱动后面的功放电路。
2．激励与功放电路
该机功放部分采用分立元件，输入级采用差分放大电路，由两只PNP型三极管Q2、Q3组成，两管配对容易，且一致性好，噪声较低。第二级为主电压放大电路，由Q4完成，C21为相位补偿电容。
功放电路为简洁的单差分OCL功放电路，功率输出管采用高耐压、大电流功放对管Q7(KTD718)和Q8(KTB688)，使用元件和可调整元件少，输出峰值电流达10A。
3．保护电路
该机具有负载过流保护电路，由IC2、R17、D5、R21、C23、Q9和继电器JD组成。
若输出过流时，流过电阻R16、R18的电流增大，即加在光耦IC2的①、②脚间的电压增大，其内部发光二极管导通，则③、④脚的光敏三极管导通，Q9导通，继电器JD动作，切断喇叭的电流通路，从而起到过流保护的作用。

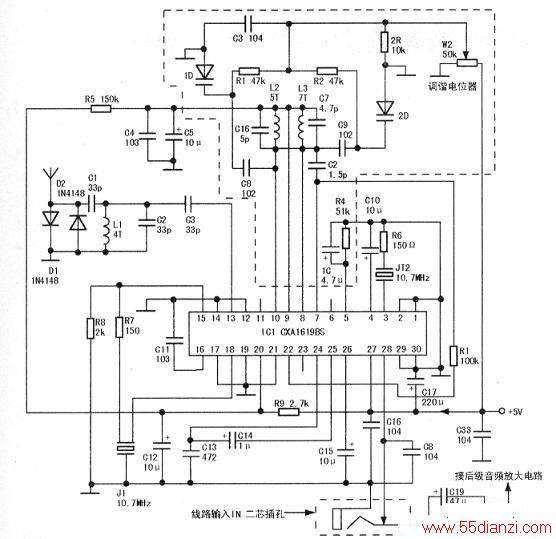

电路改动的地方主要有以下两点：一是将原固定调谐电路（笔者所改机原接收频率为固定的103MHz）改为可变调谐电路；二是增加一个外接音频信号输入端口。改动部位集中在接收电路．具体改动点如下图所示，改动步骤如下：
1．电路改动
拆除线路板中的R1～R5、R7、Q1、C6～C9及JZ1共十二只元件。准备了以下元件：
两只变容二极管D1、D2（笔者采用的是废旧TDQ -2型彩电高频头中的变容二极管）；瓷片电容器C6～C9、2C和3C，4.7μF/10V电解电容1C；电阻R1、R2、R5、2R、1R和R4。
改动时将原机可调电位器R7换成150n的固定电阻，原50kΩ可调电位器用作调谐电位器W2。上述增加元件按照下图进行连接，并增加一只二芯插座作为线路输入接口。
【提示】若电阻R2 (47kΩ)虚焊，会出现跑台现象。
另外，如有大小适中的8Ω/50W低音喇叭，可以将其安装在机箱内作为室内喇叭，并增加一只单刀双脚纽扣开关，对室内喇叭与室外喇叭进行切换。
2．电路调试
按照下图改动并检查无误后通电试机，这时把纽扣开关置于室内喇叭位置，旋转音量电位器W1，可以听到噪声，旋转调谐电位器W2，搜索电台频率，如收不完频率为88MHz~108MHz的信号，可把L3的电感量减小，具体做法就是用镊子把L3电感线圈分开些，以减小其电感量，或把C7换成3pF～18pF的微调电容。
