1、调频接收解码

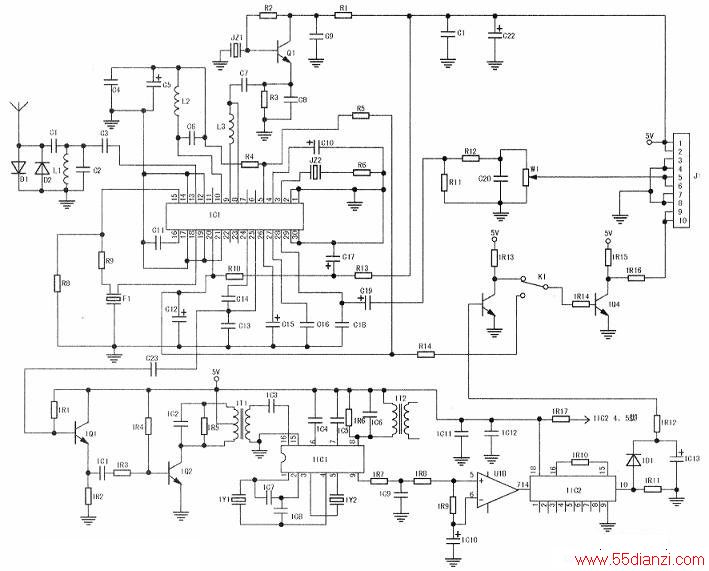

由天线接收到的调频信号由C1、L1、C2滤波后，经C3送到的13脚（D1、D2组成防静电保护电路，以保护IC1不被静电损坏）进行高频放大，放大的高频信号送到IC1的⑩脚。⑩脚外接有由电容C6、电感IJ2组成的选频网络，选频后的信号送至IC内部混频器进行混频（见下图）。本振电路由Q1、JZ1、R1、R2、C8、R3、C7、组成，产生的本振频率加在ICI的⑧脚去参与混频，混频后得到即本振频率高于或低于信号频率10.7MHz)中频信号，从脚输出，经过10.7MHz陶瓷滤波器进行滤波，然后送人IC1的脚进行中频放大，接着送往IC内部的鉴频器，检波所得信号从的24脚输出，经电容C14送人IC1的25脚，在IC1内部进行低频放大，最后从1CI的28脚输出，送往后面的功放电路。
2、解码部分
将接收到的码信号先经C23送至跟随器1Q1进行隔离，然后送往由1Q2、1T1等元件组成的选频网络，选出带有码信号的基带信号，经11C1解调出码信号，通过1R7、送至UIB进行放大整形，最后送给1IC2解码。只有接收码正确，11C2的⑩脚才输出高电平，1Q3导通，经K1送至，这时插头J1的⑩脚为高电平。K1为调机开关，调机时与下图中下面触点接通，此时可接收到清晰的广播节目。
调机完成后，需将K1与图1中上面触点接通，这样才具有数字编码控制功能。
3．调频音箱功放电路

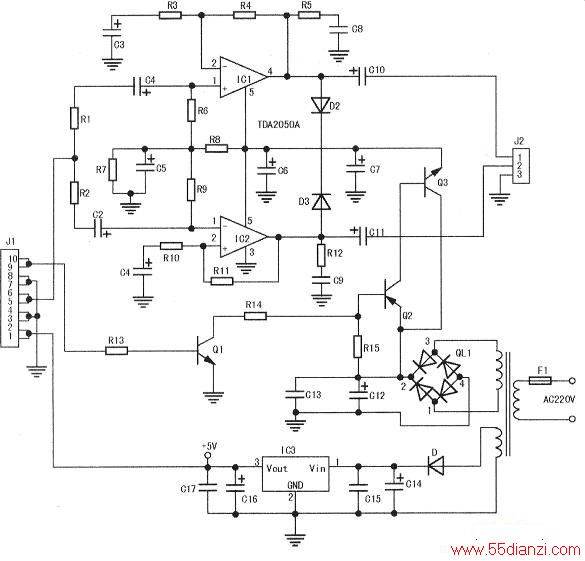

参见下图，由解码部分输出高电平使Q1—Q3导通，Q3的极输出电压为+28V左右，功放块IC1、IC2得电r作。1C1、为ST公司（意法半导体）生产的TDA2050．它是一种甲乙类音频功放电路，适用于未稳压的电源，电源电压可达44V。它内含自动限制功耗的短路保护电路和过热闭锁电路。
4．调频收扩机功放电路

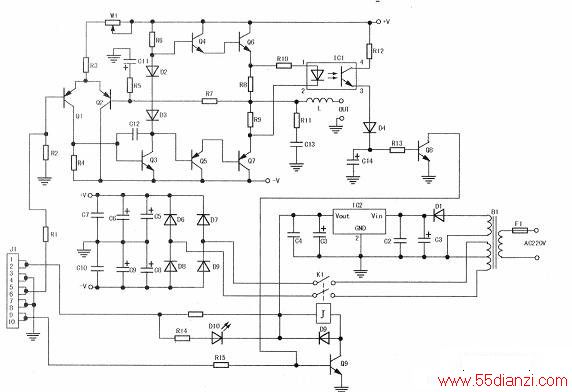

参见下图，由解码部分输出高电平使Q9导通，K1继电器吸合功放电路得电开始工作，同时指示灯D10发光。本功放采用最简洁的单差分OCL功放电路，输入级Q1、Q2采用差分放大级，C12为相位补偿电容。IC1、R12、D4、C14、R13、Q8、K1等组成功放过载保护电路，当负载发生短路时，光耦IC1中的发光二极管导通，则③、④脚间的等效电阻减小，Q8饱和导通，其c极输出低电平，截止，继电器释放，切断功放电源，避免故障扩大化。当负载短路故障排除后自动恢复正常工作。
