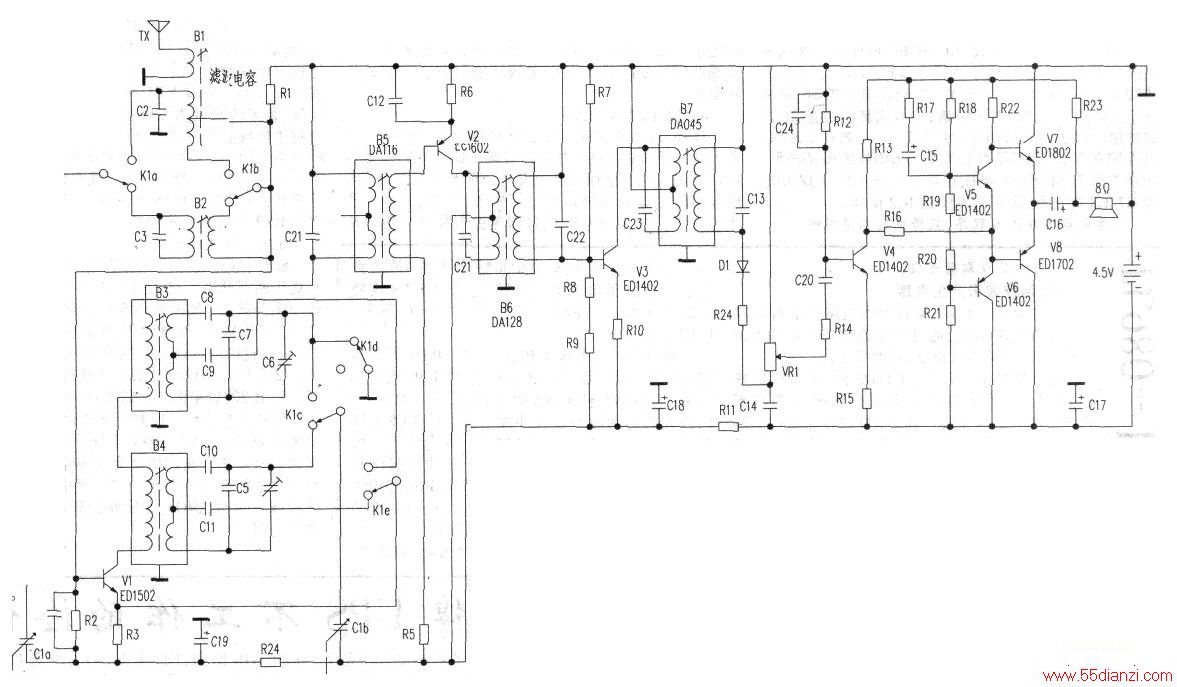

这台日本SIERA老式半导体收音机其整机电路图（见附图）。该机为8管机，其功放采用OTL电路。整机由混频、二级中放、一级检波、一级功率放大电路组成。
本机振荡：它有B3、B4两个振荡线圈。B3为短波振荡线圈．B4为中波振荡线圈。波段开关用来切换中波与短波段输入天线线圈二次侧线圈．到振荡管Vl基极输入选择。另外，还切换中波与短波振荡线圈。
中波振荡：Kla、klb、klc打在中波位置：kld将短波振荡线圈接地。LA与Clb组成振荡回路。Cll为振荡耦台电容。调节Clb双连电容容量从最大到最小，可使振荡频率从l000kHz(535kHz+465kHz)连续变化到2070kHz(1605kHz+465kHz)。Cla与Clb是同轴双连可调电容。可统一调整输入与振荡回路谐振频率。
短波振荡：Kla、klb、klc打在短波位置，Kld打在悬空位置。L2与Clb组成振荡回路。C9为振荡耦合电容。短波振荡频率范围为：6465kHz(6000kHz+465kHz)～18470kHz(18005kHz+465kHz)。
变频：振荡频率（f振）与接收无线电台频率（f外）的差值为465kHz(465kHz为超外差收音机中频信号固定频率）。B5、B6、B7三个中周都谐振在465kHz状态下，具有选频、隔直、阻抗变换作用。
V2为一中放三极管，V3为二中放三极管。Dl为检波二极管功放电路：V4为电压放大管。V5～V8为电流放大管。该机为电源正极接地。
中点电压正常时为电源电压的一半。电路特点：V5～V8的偏置电压都是通过8Ω喇叭引入，故维修时一定要接喇叭，否则不工作。
