2.1声道有源音箱电源电路原理分析

2.1声道有源音箱电源电路原理分析

点击数:7550 次   录入时间:03-04 11:39:27   整理:http://www.55dianzi.com   音响-收录机-MP3

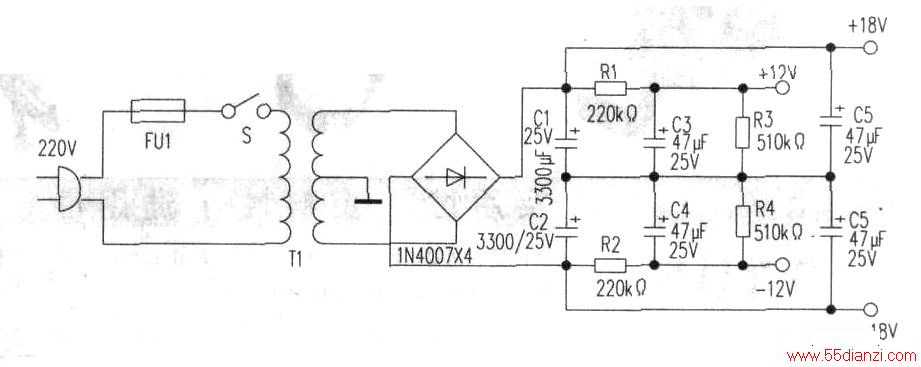

  由于此音箱的核心元件采用了常用且性价比较高的低噪声运放JRC4558及AB类集成音频功放TDA2030A.电源电路电路如下图所示,220V市电经变压器降压,在变压器的次级输出双12V交流电,双交流12V送至由四只1N4007组成的桥式整流电路,经整流及Cl、C2滤波后获得约为±18V的直流电压。±18V为三块功放芯片TDA2030A供电。±18V经Rl、R3及R2、R4分压降压后获得约为±12V的电压,为重低音功放电路中的JRC4558运放供电。考虑到效率及成本,电源部分没有采用稳压芯片,若要提升音箱品质,可选用7812及7912为JRC4558提供更为稳定的工作电压。

2.1声道有源音箱的电源电路
