南粤G50-C电子管扩音机有中短波收音、话筒放音、拾音功能，中短波收音和红灯711电子管收音机基本相同。由6A2担任振荡、混频，6K4担任中放，2AP9担任检波。检波出来的信号送入“拾音、中短波”选择开关。
当转换到中波或短波位置时，电台信号经由选择开关输入到音量电位器，再到G04电子管6N2②脚进行放大。

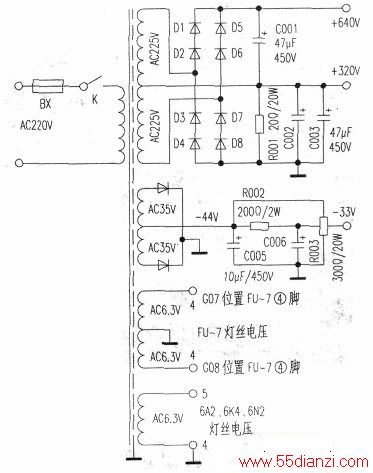

G50-C电子管扩音机电源如右图所示。电源变压器二次侧有4个绕组。双235V交流电经Dl～D8二极管全波整流后，获得+640V直流电压，供功放管FU-7屏极用电。D1～D8二极管型号为2C253J，技术参数为：正向压降≤1V，工作频率3kHz，正向电流1A。为什么要用8个二极管组成整流桥呢？主要是提高耐压，2C253J可用1N5407代换。该绕组中点并没有直接接地，而是与主滤波电容负极相连，在串联R003电阻接地。CO01与R003产生分压，在电阻R003上端输出640/2=320V直流电压，供6N2的屏极、帘栅极用电。双交流35V由二极管D9和Dl0全波整流获得-42V电压，经可调电阻R003调节输出-37V电压，为末级管FU-7提供栅极负偏压。
双6.3V绕组为FU-7灯丝供电，另外一个单6.3V绕组为6A2、6K4、6N2灯丝供电。

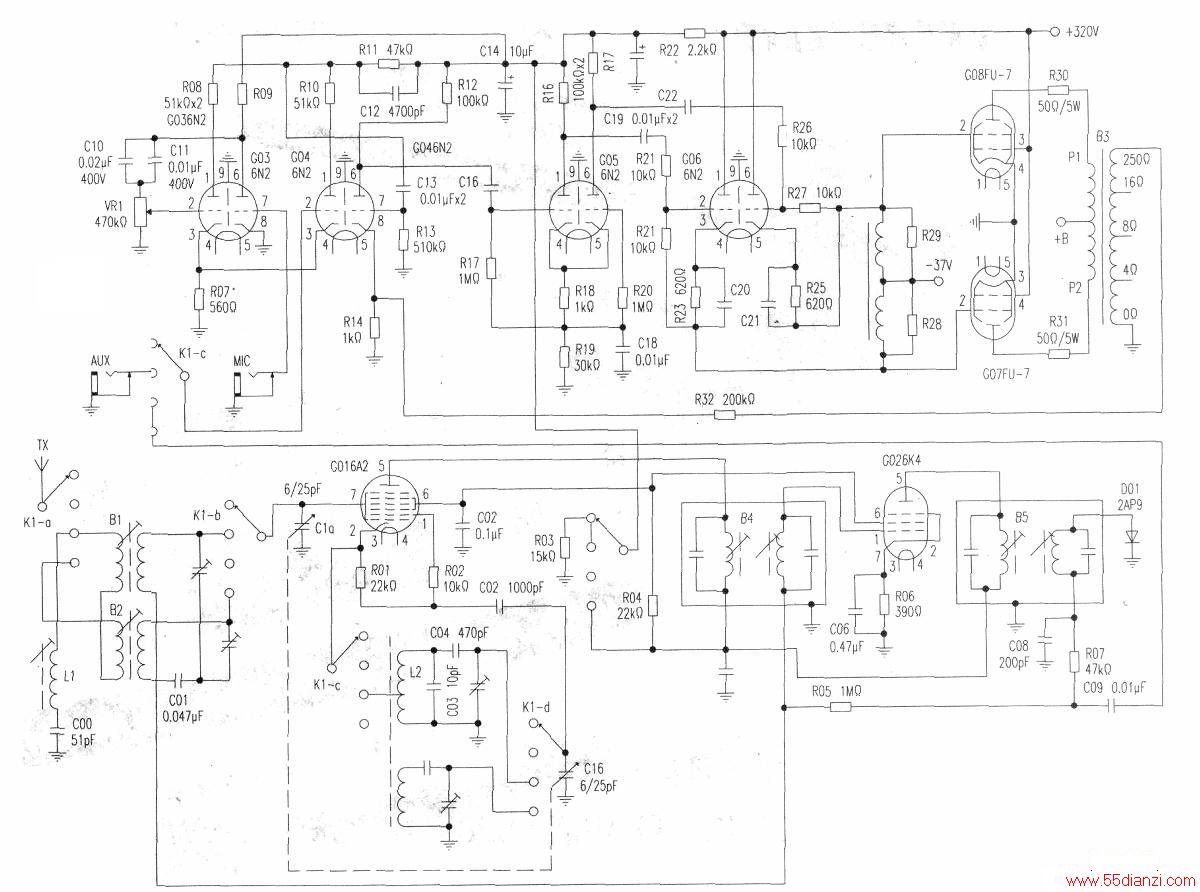

话筒放大电路分析(电路图见下图)。
话筒信号经G03电子管6N2双三极管放大后，不经过选择开关直接进入电阻。6N2是低频双三极管，在我国的电子管收音机比较常见，是只廉价、音质很好的电子管，不过由于太常见，反而不被发烧友所看重。当时为什么几乎所有的电子管扩音机电压放大都用6N2呢?就是6N2质优价廉。6N2的技术参数为栅极-1.5V，屏极+250V，屏流2.3mA，放大倍数98，屏极耗散功率1W。
话筒信号从MIC插口输入到G03电子管6N2的第二个三级管的栅极⑦脚，经放大后，从屏极⑥脚输出，通过耦合电容Cl0和Cll并联耦合到话筒电位器进行音量调节。调节后再输人到G03电子管6N2的第一只三极管的栅极②脚，话筒信号经放大后，输出信号从电阻R08和Rll之间取出，输入到G02电子管6N2第二个三极管的栅极⑦脚，经放大后，从屏极⑥脚输出，通过耦合电容Cl6输入到G05电子管6N2的第一只三极管，经过倒相放大后的话筒信号，从屏极①脚输出。通过耦合电容C19输入到G06电子管第一个三极管栅极②脚。经放大后，从阴极③脚输出，输入到G07功放管FU-7的栅极。G07 FU-7是负极性音频信号功率放大管。
G05的第二个三极管的栅极信号取自G05的第一个三极管阴极输出信号，阴极输出信号与栅极信号同相。经放大后，从屏极⑥脚输出，经耦合电容C22输入到G06电子管6N2第二个三极管的栅极，经放大后，从阴极输出到G08功放管FU-7的栅极，G08 FU-7是正极性音频信号功率放大管。
G05 6N2双三极管担任倒相放大和第一级电流放大，相当于晶体三极管推挽式OCL电路的第一级达林顿电流放大，属射极输出器类型oG05 6N2是自偏压偏置，G06 6N2是负栅压偏置。
FU-7是音频功率放大管，在发烧友中号称老牌劲旅。技术参数如下灯丝电压6.3V，灯丝电流0.9A，第一栅极（信号输入）-29V，第二栅极电压+300V，第二级栅极电流≤4mA，屏极电压600V，屏极电流36mA，输出功率大于33W。FU-7栅极电压实测为-37V，来自B2变压器。82变压器不是推动变压器，实际上是一个滤波器。R27和R28是均压电阻。G07 FU-7屏极串50Ω/5W电阻后，接输出变压器一次侧Pl端，G08 FU-7屏极串50Ω/W电阻接P2端，输出变压器一次侧中间抽头接+640V直流电压。
音频信号经2只FU-7功率放大后，经输出变压器输出到音箱。G50-C电子管扩音机输出变压器二次侧有4Ω、8Ω、16Ω、250Ω共四个输出端。输出音频信号的反馈从250Ω端取除，通过R32降压输入到G04电子管6N2的第2只三级管的阴极，形成负反馈。反馈原理如下：
信号强度增大R14上的电压升高，即6N2第2只三极阴极电压上升，使输出信号幅度下降，稳定了输出信号幅度。以上是分析话筒信号放大过程。拾音信号放大过程如下拾音信号从AVX插口输入，经选择开关进入音量电位器，经音量电位器调节后，输入到G04电子管6N2的第1只三极管的栅极②脚。经放大后，从屏极输出，通过耦合电容输入到G04 6N2的第2只三极管进行放大。以下的放大过程与话筒信号放大过程相同。收音信号与拾音信号是经过选择开关进入G04 6N2的第一个三极管进行放大，放大流程与拾音放大流程相同。
