雅炫AX-308/AX-308A扩音器电路原理分析

雅炫AX-308/AX-308A扩音器电路原理分析

点击数:7365 次   录入时间:03-04 11:41:32   整理:http://www.55dianzi.com   音响-收录机-MP3

  雅炫AX-308/308A型扩音器,体积小巧,声音洪亮,采用内置锂离子电池供电。除了配有麦克风供给讲话扩音外,还有一组中3.5mm的音频接口,可对MP3、笔记本电脑等音源进行功率放大,效果较好。

  该机采用先进的数字技术(极低的电能损耗),电池使用时间比传统的电路延长1倍以上:输出功率可达10W,完全满足l00平方米~200平方米的空间覆盖;具有极佳的音效和啸叫抑制能力:内置全自动充电控制电路,具有充电和饱和状态指示功能:配置大容量环保锂电池,可循环充电使用:且有可绑带式和腰挂式佩戴设计,使用方便,更适用于导游等户外活动:其外壳采用ABS塑料结构,精巧美观,坚固耐用:其开关电源充电器,可在110V~230V交流电压范围内正常工作,充电速度更快;更有低电压自动静眚功能,当电池电压低于6V时,电路自动关闭扬声器工作,可避免电池过充电.保持电池的最佳性能。

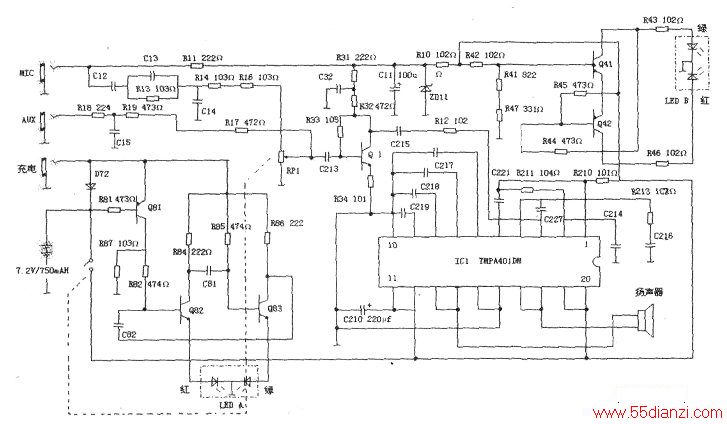

  下图为该机整机电原理图。该电路主要是由话筒音频输入、前置放大、功率放大、锂离子电池充电指示及电源电量指示等几个电路构成,电路板中除了几个滤波电容外,其余阻容元件以及三极管、集成电路均采用贴片元件构成。

雅炫AX-308/AX-308A扩音器电路



  1.话筒、AUX输入回路

  该机将话筒和AUX电路的输入回路采用并联的连接方式,使得两种功能在不用切换电路的情况下就可以单独或同时使用.非常方便。图中,Cll和ZD11构成为MIC信号提供稳态电压:其输入的信号直接送往RPl进行音量控制,为了给功放输入端提供足够大的电平信号,特设Q31及外围元件构成的前置放大电路,放大后直接输往1C1功放集成电路的输入端进行功率放大。

  2.功放电路

  功率放大电路由IC1以及外围元件构成。IC1为20脚扁平贴片集成电路,生产厂家在出厂时将其型号擦除.根据相关电路和查找资料,最终确定该集成电路型号为TMPA401DM,TMPA401DM是一个桥式D类音频放大器,属于数字功放集成电路。可驱动4Ω、6Ω、8Ω和16Ω扬声器,输出功率可达到15W而不需要另外加散热器。

  (1)TMPA401DM的特点:④15WD类音频放大;②功率效率超过82%;③具有时间延时消除开机冲击功能:④具有过热保护功能;⑤输出端电流短路保护;⑥单端输入与差分输入转换:⑦低电流工作(12V下静态电流为5mA):⑧关闭模式下电流小于lμA;⑨VCC&PVcc电源分离供电,互不影响。

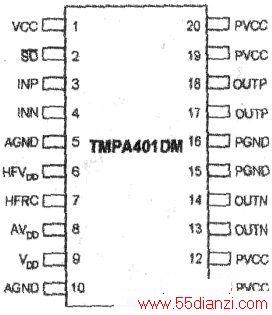

  (2)右图为该集成块的外形及引脚。TMPA401DM外形及引脚

  (3)TMPA401DM的各脚功能(见下表)。

  3.充电指示电路

  该机采用了内置不可拆卸式的锂离子电池供电,采用双节高容量电池串联,使供电电压达到7.2V(容量为720mAH),理论上最大可以输出10W的音频功率。锂离子电池效率较高,无记忆效应,可随时充电而不用担心电池的损坏。为了使充电过程一目了然.特设充电指示电路(该电路由Q81、Q82、Q83及外围元件构成)。

  当电池容量减少,使电压下降需要充电时,插上充电器充电,由于此时电源路端电压较低,使081基极电位降低,081处于导通状态,其集电极呈高电位,经R82至082基极提供静态电流。与此同时,电源正极经R83分别给Q82e极、Q83b极以及Q83e极提供电源,使电路起振。根据阻容参数最终得到约0.5Hz的矩形脉冲,使Q82、Q83发射极对应的红绿双色二极管交替闪烁。当充电时间较长时.电池两端路端电压升高,经R81至Q81b极的电位升高。使Q81逐渐由导通转向截止状态.082也因b极电位下降而失电截止,使振荡失效.红色发光二极管熄灭,仅有083处于放大状态、绿色发光二极管常亮.指示为充满电。

引脚 名称 IO类别 功能描述 ⑤、⑩ AGND   模拟地(Analogground) ⑧ AVDD I 5V电源(5-Vanalogpowersupply) ⑦ HFRC I 延时消除开机冲击控制(De-popcontrol) ⑥ HFVDD O 单端使能输入2.5V参考电压(2.5-VReferenceforconvenienceofsingle-endedinput) ④ INN I 反相差分输入(Negativedifferentialinput) ③ INP I 正相差分输入(Positivedifferentialinput) (13)、(14) OUTN 0 反相差分输出(Negativeoutput) (17)、(18) OUTP O 正相差分输出(Positiveoutput) (15)、(16) PGND   电源地(Powerground) (11)、(12)、(19)、(20) PVcc   输出MOS电压8V~15V(PowersupplyforoutputMOS8Vto15V) ① Vcc   功率放大电压电压8V~15V(High-voltagepowersupply8Vto15V) ⑨ VDD O 5V参考输出(5-VReferenceoutput25-mA) ② SD I 关闭(低电平有效)(ShutdownLowvalid



  4.电池电量剩余指示电路

  电路中LEDB为电池电量剩余状态指示,开机状态下,当绿灯亮时为电量充足状态;红绿灯同时亮,呈黄灯时,为电池欠电状态;当红灯亮时表示电量不足,需要充电状态;当该灯熄灭时,为电池电量过低而断电保护状态。

  该电路主要由Q41、Q42及外围电阻构成,通电后,电池正极经R12、R41、R47对地构成分压电路。取样出的电压送往Q41的b极,使Q41处于完全导通状态.其c极电压基本等于电源电压,该电压直接加到LEDB的绿色发光二极管,使绿灯发光。同时,该电压还给042的b极提供偏置,在电源电压较高(满电量)的情况下,由于042的be极电位差基本上为0,或者至少<0.7V,导致其处于截止状态,Q42的c极电位为0V,LEDB中红色发光二极管不亮;当电源电量较少时,电源路端电压就会下降,041的c极会随e极下降而下降,由于R44的作用,当042的be极间电位差逐渐增大,使042由截止转为导通状态,红色发光二极管得电发光.红绿两灯同时发光而呈黄色,表示电源电量欠电;当电源电量进一步减少时,使Q41的e极下降、而根据分压原理,Ub电位变化不大,当Ue下降使Ub≈Ue时,041转为截止状态。绿色发光管熄灭,仅有红色发光管发光,表示电源电量极低,需要充电。
