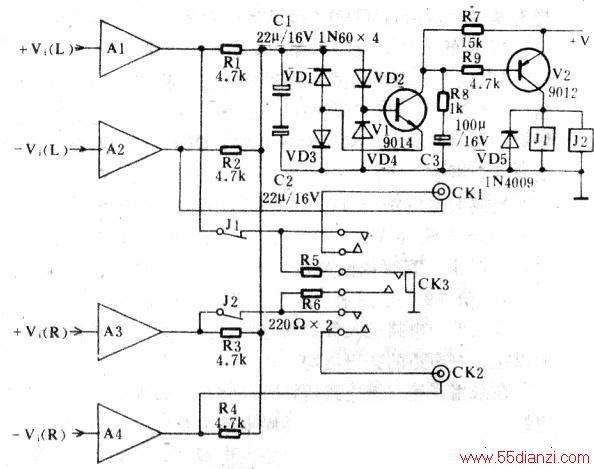

图1所示电路的J触点开关s1-1、S1-2是常开式的，即未给J通电时它的开关Sl-1、Sl-2处于断开状态，音箱是不接入电路的。如下图所示的音箱保护电路与这一电路是相反的，该电路中的Jl和J2是常闭式的，即在未给儿和J2通电时，开关处于接通状态，一旦给儿和J2通入电流，两开关处于断开状态，电路进入保护状态。
这一音箱保护电路的电路结构基本上与图1电路是相同的，但工作原理有着较大的不同。在机器未出故障时，检测电路VD1、VD2、VD3.VD4和v1中无电流，Vl处于截止状态，此时V2也处于截正状态(R7不是V2的基极偏置电阻），Jl和J2中无电流，两开关处于接通状态。主功率放大器电路出了故障后，有直流电流流过Vl，使Vl饱和导通，其集电极为低电位，给V2提供了基极电流回路，V2进入饱和，有电流流过J1和J2，使J1和J2动作，两开关断开，切断了左、右扬声器回路，达到保护的fj的。
这一电路的开机静噪电路工作原理是：在一开机瞬间，由于电容C3两端的电压不能发生突变，C3上的电压为0V。使V2的基极为低电位，V2在开机时便处于导通状态，有电流流过Jl和J2，使左、右声道的扬声器断开电路，达到消除开机冲击噪声的目的。开机后，直流电压+V经R7和R8对电容C3充电，很快使C3充满了电，C3相当于开路（C3上电压为+V），使V2截止，J1和J2进入接通状态，机器正常工作。
