爱华NSX-990组合音响无图无声

　　一台爱华NSX-990台式组合音响，使用一年后出现显示屏不显示且无声的故障。

　　插上电源后，显示屏应显示时钟符号及时间，但该机毫无显示。按POWER键，所到“嗒”继电器吸合声，各功能键正常发光，而且功能切换正常：磁带、CD唱片均能正常进、例转动，各遥控操作键功能正常。整个过程应在显示屏上显示组合音响的工作状态、功能符号等，但该机无任何显示，放音状态也无声。

　　根据故障现象，首先考虑检查供电电源。该机变压器副边共有三组绕组提供三组电源：+12V供控制及集成块电源，±37V供功率放大厚膜集成块电源，6V供显示屏灯丝交流电源。经查三组电源正常，且发现电源部分的印板上用记号笔标有电压值，三极管和阻容符号，估计前面的维修者也查过电源。

　　接着检查显示屏。先检查其灯丝电压：上侧①与35脚之间为交流2.7V，直流电阻5.6Ω,下侧①与47脚为交流3.2V，直流电阻6.7Ω，基本正常。打开面板正面观察显示屏，发现其管颈处有一黑斑，或许先前维修者据此判断显示屏坏了。但即使显示屏坏，也不应影响放音。难道真是微电脑有故障，造成显示屏不显示且发生静噪？！

　　一筹莫展之时，重新观察故障现象。在用遥控器遥控音量时，驱动音量电位器的电机转动，喇叭发出“吱吱”感应声，估计其功放工作正常。查其功放IC为STK4182，与常用的STK4191引脚排列及外围电路一样：①脚、⑧脚为两个声道的音频输入脚。用信号注入法证实功放工作正常。另外发现该机用4052四路电子开关切换音源，其输出为③脚、13脚，在对应功放IC的①脚及18脚，串接两只0.1μF电容，发现CD唱片、磁带、收音的放音立即正常，仅音量不可调。

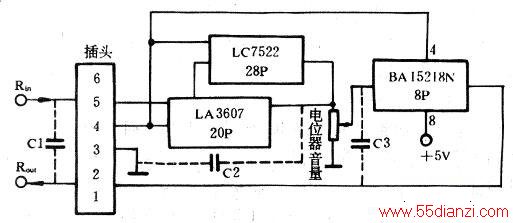

　　重点检查4052音源切换与功放输入之间的电路，并不断采用电容短接音频的方法。发现音频阻断在一块巴掌大的音量电位器板上，下图为该板电路方框图。

　　　将0.1μF电容分别接于C1、C2、C3位置，仅在接C1时喇叭响，接C2、C3时均无声，说明LA3607、LC7522、BA15218N阻断了信号。难道这几个集成块都出了故障？这种同时出故障可能性很小，唯一可能就是它们都没工作-一工作电源没有。对地测量各脚电压，三块集成块均至少有一脚为十SV直流电压。查遍集成块资料又查不到，一时维修陷入困境。

　　仔细观察音量电位器板，觉得BA15218N外电路较简单，根据实物画出电路图，发现它是⑧脚单列双运放。其④、⑧脚为电源端，而且发现④脚与LC7522、LA3607的某个脚直接相连后再接至插头5端。测⑧脚为+5V，④脚为0V，而④脚对地电阻又很大。我们知道运放电源有两种：既然⑧脚为+5V，那么④脚要么为接地端，要么为负电源-5V端。

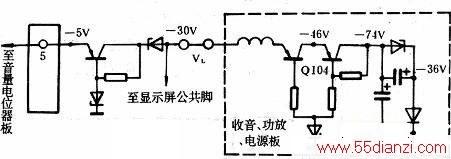

　　这个小小细节值得想想。不少数录象机显示屏都需要-30V才能发光显示。设想，很有可能是这台音响因无-5V而使显示屏无显示，音量电位器板因无-5V不工作而导致无声。 　　顺着插头5端，依实物画出电路图如下图所示。很快发现Q104开路，用一只1/8W2kΩ电阻代换后。全机恢复正常。图中所标为正常工作电压值。

　　总结：产生故障的原因是：该机电源设计为即使关机不拔电源插头，负电源仍在工作，天长日久负电源那部分印刷电路板因太热使Q104（1／6W碳膜电阻）受热开路，造成无显示、无声故障。
