音频广播接收机的自控原理与检修流程

音频广播接收机的自控原理与检修流程

点击数:7585 次   录入时间:03-04 11:47:25   整理:http://www.55dianzi.com   音响-收录机-MP3

  随着有线电视快速发展,从乡镇到农村基本上都通了有线电视信号。鉴于此,利用有线电视传输干线开通乡级音频广播,实现以村为单位的收听,是目前解决音像宣传工具的较好措施。在有线电视网络干线上传输音频广播信号是利用调频载波方式,通过有线电视网络干线电缆传输音频广播信号的,这样不仅保证了接收的音频信号不受各种干扰,信号稳定,且}4用低压供电能使接收机受控更可靠,工作更稳定。

  一、音频广播信号的发送与接收

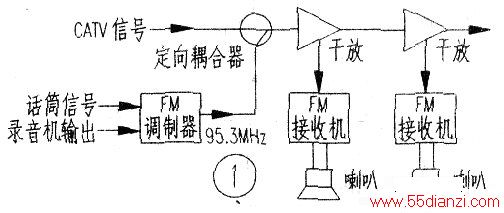

  有线电视网络的前端,安装有话筒输入和线路输入的调频调制器,它将音频信号调制成95.3MHz的射频信号(带外抑制应大于60dB,且可邻频传输),将射频信号用电缆接至有线电视干线(通过定向耦合器将信号馈入网络中),送至乡村用户接收机(如下图),当接收机的输入端无95.3MHz的射频信号时,则接收机处于静噪待机状态、功放部分不通电、喇叭无声音。当有线电视网络的前端调制器加电,即网络中有95.3MHz的射频信号时,接收机输出端有信号输出,并通过接收部分的控制电路使继电器J吸台,K接通,将后级功放电路接通,进入扩音状态。

音频广播信号的发送与接收



  二、接收机的控制部分原理

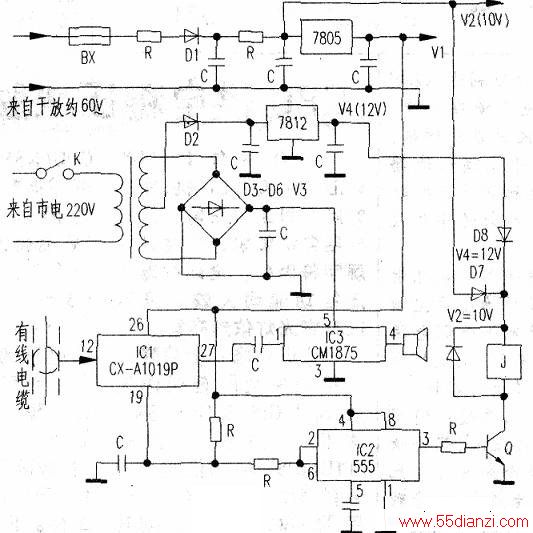

  (如下图)将有线电视干线上的用于放大器集中供电的低压交流电(一般约60V)进行半渡整流、降压、滤波后,先取出约10V的电压V2,供电给控制部分和小信号处理电路。当控制部分接收到95,3MHz的射频信号时,IC1(CX-A1019P)的19脚输出低电平,经延时电路IC2(555)约半分钟的延时后,其③脚输出高电平,三极管Q导通,继电器J吸合(即K接通)给功放部分供电,于是接收机开始广播。此时因V4大于V2,三极管Q集电极电压自动切换到V4上,使干放供电转换到由市电供电,进入正常工作状态。当有线电视网络前端调制器停止工作后(即关闭调频调制器电源,停止广播),接收控制电路停止工作,继电器释放(K断开),功放停止工作,接收机又处于待机状态。此时只有控制部分和小信号处理电路工作,耗电很少,对有线电视干线的干放供电几乎无影响。

接收机的控制部分原理

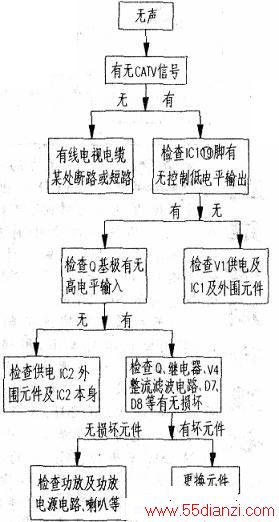

  三、故障检修流程(如下图)

故障检修流程
