一款新颖廉价的无线数字音频广播系统

　　此系统的核心元件采用模块化设计，制作时只要注意周边电路设计和器件位置布局就能成功，相当方便简单。
　　
　　一、无线数字音频收发模块的原理：

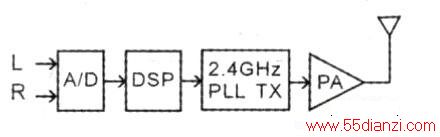

　　发射模块如下图所示，当普通的立体声音频倍号L、R输入后，首先由模数转换器(ND)进行处理，产生44.1K/l6bit的数据流，然后将数据流送到数字信号处理器(DSP)中进行处理，最后由2.4GHz锁相环(PLL)的GFSK调制器进行调制，射频信号通过放大后从天线发送出去。

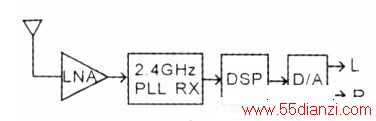

　　接收模块原理如下图所示，接收到的信号首先由低噪声放大器(LNA)进行放大，然后进入2.4GHz锁相环(PLL)的GFSK解调器进行解调，解调辂出的数据进入到数字信号处理器(DSP)中进行处理，处理后输出的44.1K/l6bit的数据流，晟后通过数模转换器(D/A)将数据转换成音频信号。

　　二、数字无线广播系统设计与调试：
　　

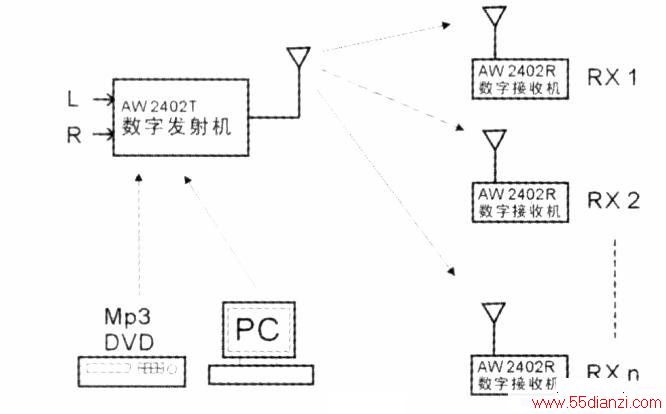

　　如上图所示，将发射机接上DVD或电脑的音源并设好频率，就可对无数台接收机进行高保真的音频广播。
　　

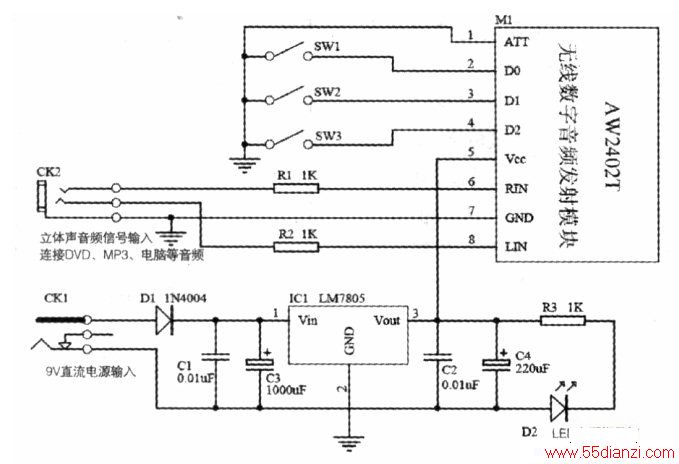

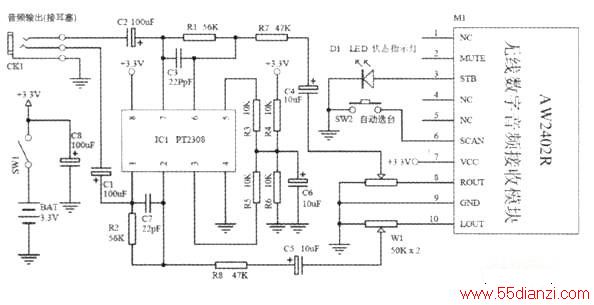

　　发射机按中图进行设计时，AW2402T模块尽屋垂直布局，让内置天线不受周边元件影响。SWI、SW2、SW3可采用编码开关，三个开关状态组合可设定八组频率。接收机按下图进行设计时，3.3V电池可用手机电池代替，耐用且容易购买W1为双联电位器，控制音量。
　　
　　安装时要注意，首先不要装上模块，装完外围元件后，要对发射机稳压电源进行测试，确定电压为5V后，再装上发射模块。而接收机同样要检测电源极性是否正确、功放电路是否正常工作，然后再装上模块。
　　
　　全部安装完成后，打开接收机电源SW1，接收机状态指示灯在闪烁，然后接上发射机音源、电源，电源指示灯壳，此时接收机的状态指示灯由闪烁变为常壳，耳塞中传出悠扬的音乐声。如果有几台发射机同时工作时，只要轻轻按下SW2既可切换频道。
