电吉他发射器采用日本RHOM公司的调频立体声发射芯片-BH1417．只需加少许外围元件，即可发射FM信号。BH1417工作在87MHz～108MHz频段，其发射的信号用普通收音机便可正常接收，无须设计专门的接收电路，使用非常方便。
一、BH1417原理特性

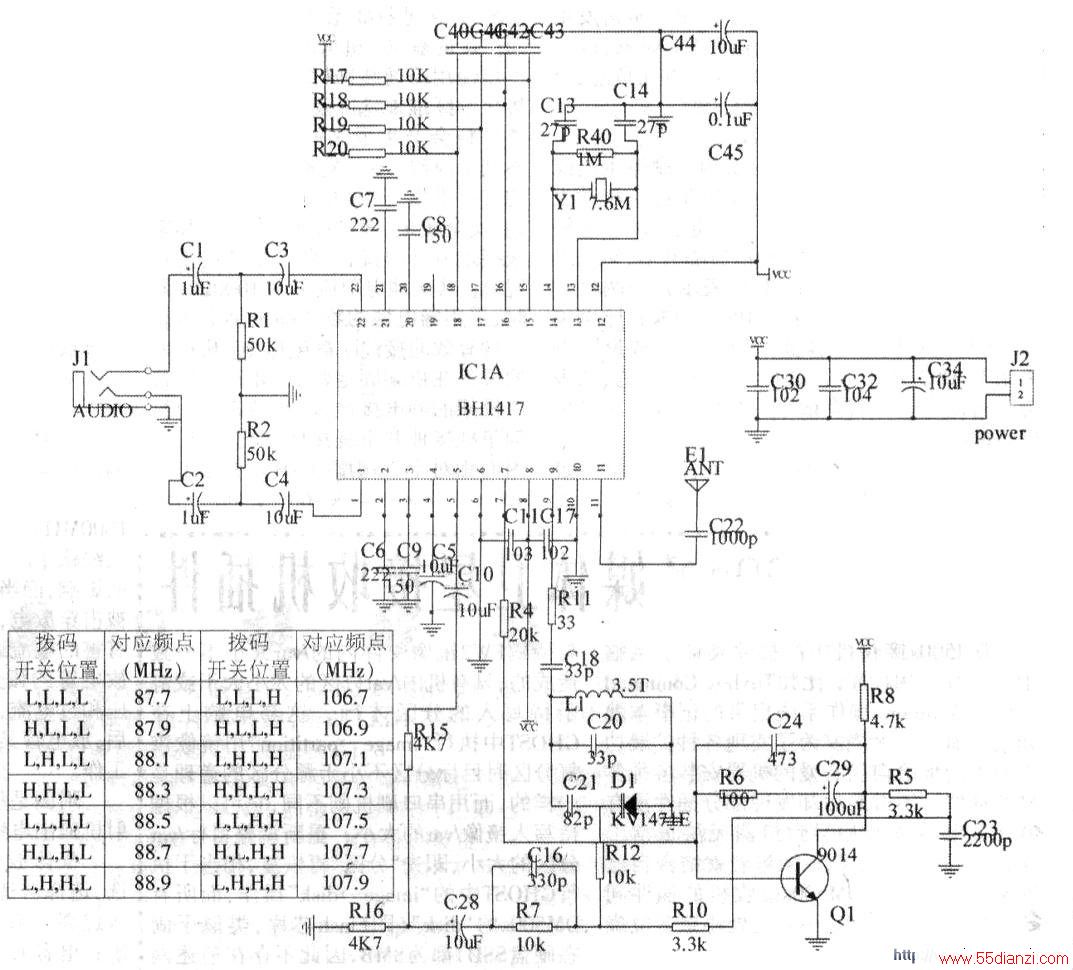

BH1417的稳频电路采用锁相环系统，能够保证发射频率与基准频率的误差几乎为零，发射频率非常稳定，很好地解决了无线发射系统中令人头痛的频率漂移问题，在无线发射机工作过程中．即使手摸天线也不会产生频率飘移，基本符合舞台上对稳定度的要求。整机电路见附图所示。
(1)脚和(22)脚为音频输入端，严禁有直流电流输入，否则会影响芯片的静态工作点，而且耦合电容的质量直接影响音质，笔者采用的是luF钽电解电容，实际收听效果不错。输入的音频信号要进行预加重，以获得较均衡的音质，用一个RC并联电路即可得到预加重效果。(3)脚和(20)脚为低通滤波器可调端，接150pF的电容可以滤除15kHz以上的信号，(4)脚接一只lOμF的电解电容，可以改善参考电压的纹波系数；立体声信号从(5)脚输出．C28这个10μF的耦合电容对音质也起着非常重要的作用。(7)脚为PLL鉴相输出端。
高频振荡器由(9)脚外部的LC回路与内部电路组成，振荡信号经过高频放大器从(11)脚输出，同时输送到锁相环电路进行比较后，从(7)脚输出一个信号，经过放大届对高频振荡器的值通过变容二极管进行修正，确保频率稳定。(5)脚输出的立体声信号通过变容二极管进行直接调频。(13)、(14)脚需要外接7.6MHz晶振，给BH1417提供内部的鉴相、立体声信号调制等部分所需要的稳定时钟。(15)-(18)脚为并行数据设置端，对应的频率见附表，(11)脚为调频信号输出端，可直接接天线发射。
二、电路元件选择
电路中所需要的电容、电阻和变容管KV1417均可以很容易买到，变容管KV1417可以用BB910代替（已经通过验证）．价格很便宜。达林顿管2SD2142K可以用普通小功率三极管9014代替。所有的电阻电容均用贴片，以将发射器做得更小。音频耦合电容推荐采用10μF、0805封装的钽电解电容，节省空间，而且音质很好。晶体采用标称频率为7.6MHz的。
做板子时只买到了I206封装lμF的钽电解，故在笔者PCB板上的lμF电容采用1206封装。设置频点的四位拨码开关笔者用的是四对空焊盘构成（在原理图中对应于C40～C43）和四个上拉电阻(R17~R20)，实际应用中，若对应两个焊盘焊接在一起则为低(L)，否则被拉高(H)。笔者设定的发射频率是107.1MHz，对应的四位并行数据设置为LHLH。电感用直径0.8mm的漆包线，在直径4mm的圆柱上紧密缠绕3—4圈脱胎而成。天线用半个波长的软导线（本来想用吉他弦作为天线，但是由于弹吉他的过程中要一直触摸琴弦，会影响发射器正常工作，最终选择用半个波长的软导线作为发射天线）。
画PCB图时要特别注意，高频低频部分要分开，高频部分的导线要尽量地粗、直、短；在芯片的每个电源端靠近芯片的地方要接一只104的退耦电容，以消除自激：芯片的下面尽最不要走线，也不要有过孔，以免干扰芯片。晶振要尽量靠近芯片，而且晶振的馈线禁止有过孔，晶振下面也不要布线，避免干扰，若晶振不容易起振，可给其并联上一只1MΩ的电阻（画电路板时可画出给晶振并联一个lMΩ电阻的空间）；电源线要尽量粗．最好是在Imm以上，整个PCB板应用大面积接地。
三、焊接及调试
根据PCB板图制PCB实物空板．焊接时，最好使用35W以下的电烙铁。焊接芯片时，不要使烙铁长时间接触芯片引脚，以免烫坏芯片。焊接电容时，应使电烙铁与电容引脚接触时间不超过108．与变容管KV1417引脚的接触时间不超过5s。焊接晶振、电感、电源接口和音频接口时，应使焊锡尽量从通过焊孔流到另一面，以增加焊点与元件焊接的可靠程度。
焊完后．要仔细检查电路板是否有虚焊点。
通电之前，要用万用表检查电源两端是否短路，这是保护电源的有效方法，否则后果会非常严重。如果设定的发射频率不同，万用表读数也会不同，但只要不短路即可。一切妥当，即可上电调试。上电过程中，要确保实验台非常干净，没有裸露的导线或者被剪下的元件的多余引脚，否则很可能造成电路短路，烧坏芯片或电路板。
上电后，要检查电路板上有无冒烟，仔细闻有无异味，可用手摸每个元件，看是否有发热现象，以确保万无一失。
将调频收音机调谐到107.IMHz．用无感螺丝刀拨动线圈间距（也可用牙签），直至听到收音机里的底噪声突然变小，说明锁相环已经将频率锁定在107.1MHz。这时输入音频信号，就能在收音机里听到该发射机发射出的调频信号了。微调线圈间距使发射机的工作稳定，然后用热熔胶将线圈固定好。注意：调试过程要很有耐心，要反复调节线圈间距，调节到使锁相环锁定频率的时间在人耳朵能分辨的时间之内。
发射器的大小相当于一块手机电池。将此发射器连同天线一起装入到电箱琴内，将拾音器的输出信号直接输入到此调频发射器．用一节3.7V的锂电池即可让其正常工作。
