方便实用的同线电话通话器

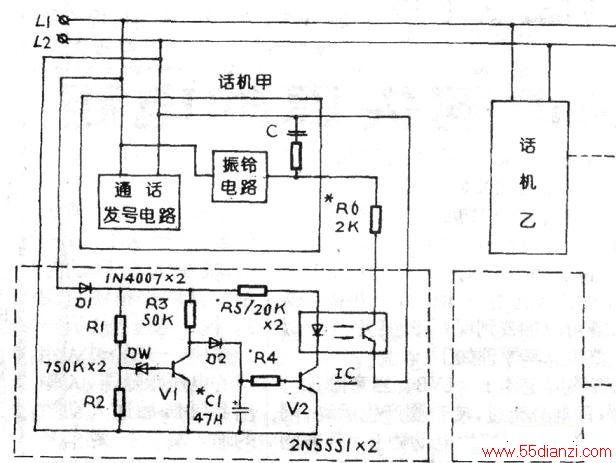

　　该装置可用于商家的店铺仓库间，企事业单位的办公室间，家庭的主、分机间的通话。使用时，只要拿起任一机的手机，再按压一下叉簧，各机便同时响起一声振铃，摘机便可通话，很是方便，且无需付话费。电路见下图。
　　
　　工作原理：图中虚线框内为附加于各同线话机间的电路，各机的附加电路完全相同。
　　
　　在正常的挂机状态下，外线Ll、L2间有50—60V的直流电压，该电压经D1导向，Rl、R2分压后将稳压管DW击穿，三极管Vl饱和，D2和V2、lC等截止。当同线的任一话机摘机后，线路电压降为8—10V，DW和Vl相继截止，线路电压经R3、D2对电容Cl充电，很快使Cl电荷充满，V2导通，光电耦合器IC内发光管发光，光敏管导通。此时，若按下叉簧开关（挂机），则Ll、L2间电压又立即变为50一60V，DW、Vl又导通，D2截止，Cl放电使V2继续保持导通一个短时间。此间，线路上较高的电压经R5和仍导通着的IC光敏管，跨I过话机的隔直电容直接加到振铃电路，话机发出振铃声。随着C1放电电压的降低，V2、lC相继截止，振铃声消失。由于上述的工作过程是随着任一机的摘机在各同线机间同时进行的，所以，各机都发出一声振铃声。提起手机后，随便按一下某按键，交换机停止发送拨号音，双方便可通话。如果对方未听到一次振铃声，则可连续按压几次叉簧，当本机也不再振铃时，便表示已摘机。
　　
　　由图可知，若是往外打或接电话，因为V2集电极电流很小，所以附加电路对线路、交换机及正常通话都无不良影响。相反，挂机时的一声振铃声还能证实手机确已挂好。外线来电话时，附加电路不能动作，所以也不影响振铃。
　　
　　元件选用与制作：DW选用稳压值18—20V的稳压管。lC用4N25、4826等光电耦合器，或MOC3020、MOC3021等可控硅型光电耦合器。所有元件焊装于一块小电路板上，安置于话机内空闲处，也可直接搭脚焊装于话机电路板上。当lC选用4N25等光敏三极管型光耦时，若试机无振铃声，则可能是光敏管C、E极性反了，只要将L1、L2对调一下便可。
　　
　　调试：1．改变R6阻值，使振铃音量适中；2．调整Cl容量，使振铃声在1秒左右。其余不必调试。
