PC机与单片机的点对点串行通信接口设计
点击数：7866 次 录入时间：03-04 11:56:25 整理：http://www.55dianzi.com 通信电路
在测控系统中，经常使用单片机在操作现场进行数据采集，但是由于单片机的数据存储容量和数据处理能力都较低，所以一般情况下单片机通过串行口与PC机的串行口相连，把采集到的数据传送到PC机上，再在PC机上进行数据处理。由于单片机的输入输出是TTL电平，
而PC机配置的都是RS-232标准串行接口，为9针D型连接器（插座），其插头引脚定义如右图所示。下表为PC机的RS-232C接口信号。由于两者的电平不匹配，因此必须对单片机输出的TTL电平转换为RS- 232电平。单片机与PC机的接口方案如右图所示。

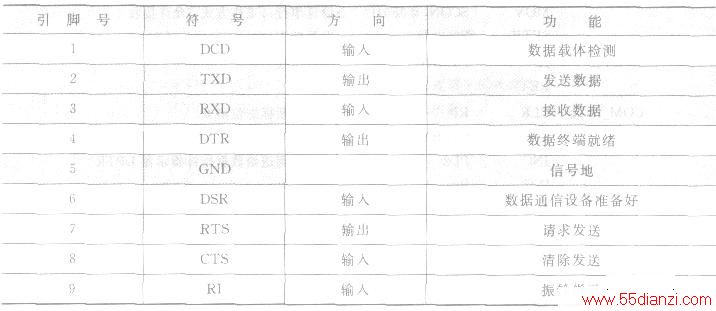

表 PC机的RS-232C接口信号
上图中所使用的电平转换芯片为MAX232，接口的连接只用了3条线，即RS-232插座中的2脚、3脚与5脚。
