最简单的收音机的电路设计与分析

最简单的收音机的电路设计与分析

点击数:7260 次   录入时间:03-04 12:03:42   整理:http://www.55dianzi.com   通信电路
  结合图片看吧.
(1)结构:

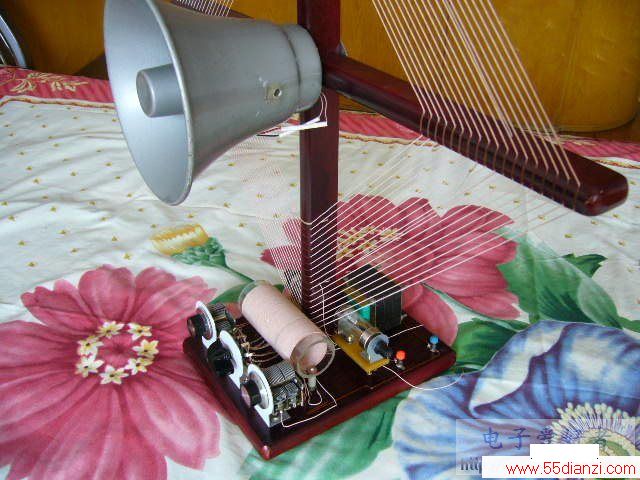

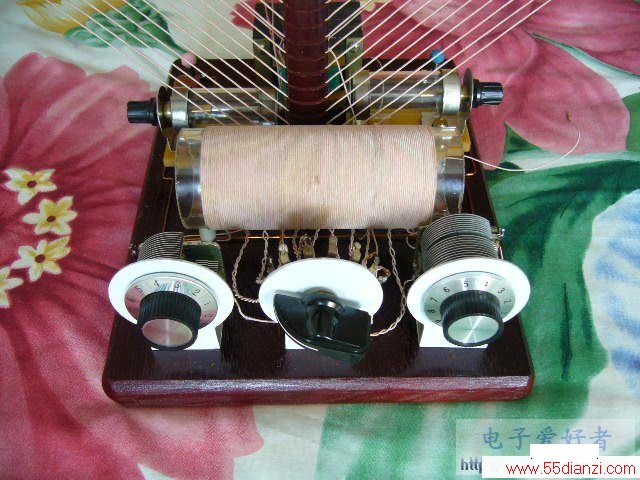

     底版的最前面有三个旋钮:左边是一个365pf空气可变,调谐用的.中间的是一个老式矿石机用的分线器,有8个接线片,用来切换调谐线圈的8个抽头,以求得和检波输入端的阻抗匹配,得到最大的检波输出.右边的也是一个365pf空气可变,用来调节框形线圈的谐振频率.圆筒线圈是用一个直径46mm,长度120mm的玻璃管做的(基本相当于空心线圈,对电磁波几乎无损耗).上面用0.09*32股丝漆包线绕制.天线线圈紧挨着调谐线圈,中间没有空隙.调谐线圈绕100匝距地端20匝开始抽头,每10匝抽一个头,共抽8个头,将来接到分线器上.天线线圈绕40匝,20匝,30匝个抽一个头.分线器的主接点接到活动矿石的尾端,相当于二极管的阳极.

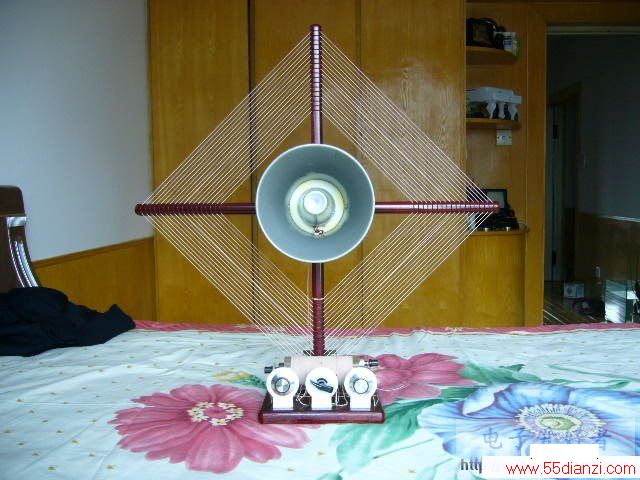

     框形天线上面的三个臂长度均为600mm,下面的臂长度为650mm.长出来的部分用来固定在底座上.其中上面的三个臂都开有18个下线槽,而下面的臂开有19个下线槽.绕制时,从下面的臂靠近中间的下线槽开始绕制,用0.09*42股鹅丝漆包线,共绕18匝又1/4匝,尾端固定在下面的臂最后一个下线槽内.
     活动矿石是我自制的(制作方法以前发过帖子)个头比较大,非常漂亮.后面的变压器是用来和号筒喇叭匹配之用,喇叭是5W8欧的.

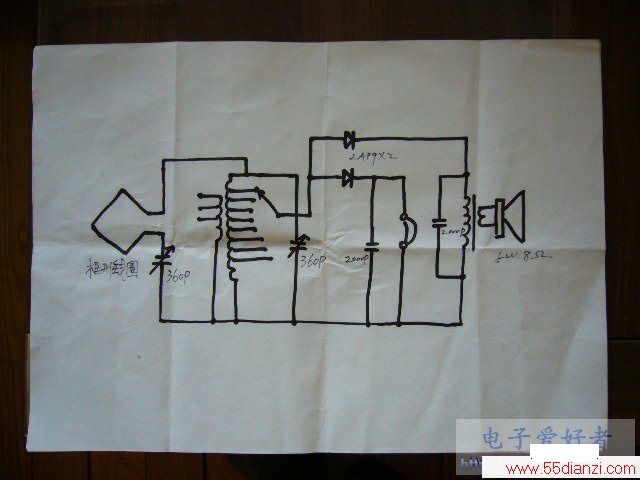

   试验时先接成倍压检波形式,后又接成半波检波,和全波比较,感觉上并无什么区别.最后实用时为了得到最好的效果,各并联了一只2AP9.和活动矿石可互为转换.
     设计了两个输出端,一个配合高阻耳机,接线柱位于底版后面左侧.另一个接到变压器(阻抗匹配器)的一次侧,二次接至号筒喇叭.两个输出端,各配各的检波器件,各配各的滤波电容.变压器也是原来自制的电源变压器一次为220V二次为10V*2,双线并绕,220V侧接至检波输出端,二次接到号筒喇叭上,喇叭是5W8欧的.各个连线均匀1mm粗的漆包线进行连接.
(2)效果:
     在比较安静安全环境里,不接外部天线,只接一根地线(我是接在暖气设备上了.4m之内都可听见,并且很清楚.接上外部天线(我是接在有线电视的屏蔽网上),5m之内皆闻其声.效率很高.这是我最得意之作之一
