最简单的锂电池充电器

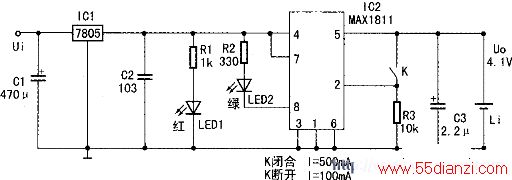

    本文介绍的锂电池充电器，电路简单、充电电压电流大小可设置、充电电压精度高、具有充电指示。该电路如附图所示。直流电压经过C1滤波IC1稳压后，输出为5V直流电，LED1为电源指示。IC2的MAXl811集成电路有两个设置端：①脚为充电电压设置端。设置为高电平时，对电池的最终充电电压为4 2V。设置为低电平时，对
电池最终充电电压为4．1V。用以适应不同最终充电电压的锂电池。MAX1811的最终充电电压精度可达到O．5％，能安全地对电池进行充电。②脚为充电电流设置端。开关K闭合时，充电电流为500mA，开关断开时，充电电流为1 00mA，以适应不同容量的锂电池。⑧脚CHG状态指示端，在充电期间为低电平，连接LED2作为充电指示。该电路中元件参数已标在图上。
