此款多功能稳压充电器具有如下几个特点：
1.3V、300mA稳压输出，便于“随身听”使用；
2．给2节5号镍镉电池串联充电，充满后自动停止充电，并且有发光管动态显示；
3．提供两组1.72V恒压源，分别对2节5号碱性电池单独充电，充满后自动停止充电。
一、工作原理

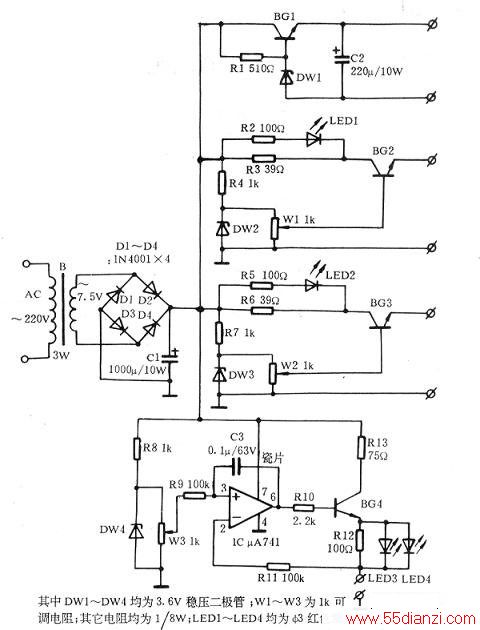

该电路图如图所示。(a)电源单元，其中变压器B和D1～D4、Cl构成降压、整流、滤波电路}为整机提供约9.6V左右的直流电压。后再由DW1、BG1、Rl构成稳压源，C2可为负载提供瞬间脉冲电流。(b)碱性电池充电单元，由R4与DW2构成稳压，由Wl分压后提供BG2的基极基准电压，R3构成限流电路，保证在初始充电时，电流小于120mA，电阻R2和发光管LED1组成充电指示电路。随着充电的进行，电流不断减小，LED1完全熄灭BG2截止，停止充电。本处由两个完全一样的单元构成。(c)镍镉电池充电单元，电压比较器IC与BG4组成充电电路，R8、DW4构成稳压源，通过调节W3取得约2.4V左右的基准电压，此电压加入比较的同相输入端，而充电池电压通过Rll的反相输入端去与基准电压比较，电池放电后电压低于W3设置的电压，比较器输出高电平、BG4导通对电池充电，LED持续亮，充电过程中电池端电压升高，当它超过W3设置电压，比较器IC翻转，输出低电平，使BG4截止，此时电池并未充满，并且停止充电后其端电压又会回落，于是重复上述过程。为了避免上述过程过于频繁，在比较器同相输入端与输出端接一只C3，使比较器翻转延迟，使电池有较长的充电时间而容易充满。LED3、LED4指示充电电流的通断情况，充电时亮，当接近充满时，充电电流发生断续，LED3、LED4开始闪亮，且越接近充满，LED3、4闪亮越频繁。当接近1Hz时，即告充满。
二、元器件选择
1．电阻除R3R6、R13为1/2W外，其它均为1／8W。
2．电容C1、C2为电解电容，C3为瓷片电容。
3．可变电阻Wl、W2、W3均为1K可调电阻。
4．二极管Dl-D4为1N4001;DWl-DW4均为3.6V；LEDl-LED4均为t}3红色发光管。
5．变压器B为3W，次级为7.5V。
6．集成电路IC为μA741。
三、调试检测
1．调节碱性电池初始充电电流，将已放完电后的一节碱性电池放入电池座，调节电位器，同时用数字表测量R3上电压使电压为3.9V，另一组相同。
2．调节镍镉电池充电电流，将两节已放完电的镍镉电池放入电池座中，电路调试测量R13上电压看是否使之为4.5V，若偏差过大，应更换电阻R13，若电压高于4.5V，阻值应取大些，若低于4.5V，阻值应取小。
3．调节镍镉电池中止电压，将两节已充足的镍镉电池放入电池座中，调节W3使灯持续亮，一分钟后，再调节W3使灯闪烁，当闪烁频率约为1Hz，即调试完毕。
四、注意事项
在本充电器使用过程中，可以看到碱性电池充电指示灯逐渐变暗，镍镉电池充电指示灯有闪烁现象，均为正常。
五、使用
将电池放入电池座，碱性电池充电需14小时以上，镍镉电池充电当指示灯闪烁且频率为1Hz时，表示电池充足电。
