DIY软启动直流稳压电源电路

DIY软启动直流稳压电源电路

点击数:7480 次   录入时间:03-04 11:42:55   整理:http://www.55dianzi.com   电源类

  本稳压电源具有软启动、低纹波、低压差、低内阻特点,稳压系数和内阻可达10 -3量级以上。用于功放效果极佳。具有无冲击、无交流声、推动力强劲的显着优点。

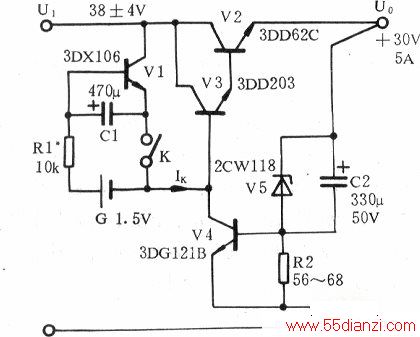

  电路如图所示。G、R1'、V1组成恒流源IK,当输入电压ul-u0≥3V电路即可正常工作,故可实现低压差节能;又V5并C2动态电阻很小,输出电压变量几乎全降落在取样电阻R2上,取样系数约为1,故具有很高稳压性能。由于电池控制恒流源,IK无纹波;再加上C2对残余纹波的进一步“短路”负反馈,即实现了极低纹波输出;K与交流电同步开关,合上K后,因C1充电,Vbel由O缓慢上升,故IK由O逐渐升起,使u0逐渐上升;而输出电压首先被C2“短路”进入V4基极,V4导通使IK大部分流入V4,进一步抑制了u0的快速升高;当C1、C2充电结束电路即达到正常稳压状态,保证了输出电压缓慢上升至额定值,即实现了软启动,大大延长了功放和喇叭的使用寿命。

软启动直流稳压电源电路

  图示参数可用于OTL电路带动2×15W/8Ω功放前级整流滤波电容取10000μF;G用1~5号干电池均可;稳压管的稳压值Vz-u0-0.6左右,可用稳压管串发光二极管或数个二极管凑齐所需稳压值;β1,β3、β4≥100;β2≥30;K可取电源开关之一组接头,便于同步开关。

  V2、V3接上散热板。首先调整R1”使IK - 5~10mA均可,一般取7mA;根据实际u0调整稳压管参数。u0的精确度对功放末级来说只影响其输出功率的最大值,不需十分精确。选用1号干电池可使用1年左右。

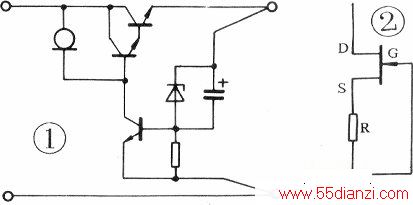

  此稳压电路较简单、稳压性能不错。因采用恒流源为放大管V4供电,大大提高其增益,是稳压系数低于10 -的主要原因。但由于使用了干电池,不仅需及时更换,且此恒流源电流IK会因电池电压变化、环境温度使晶体管V1的β值变化而产生较大的变化;同时恒流源电路也较复杂,若改用恒流二极管供电(型号为2DHXX。XX为两位阿拉伯数字,表示恒流值大小。北京半导体器件六厂、南通晶体管厂、浙江海门晶体管厂等处有售),则不仅恒流值稳定,且恒流特性好则其动态电阻大,可提高放大级增益对提高稳压精度有利。改进后的电路如图1所示。

  如果手头没有合适的恒流二极管,也町以用廉价的结型场效应管型号为3DJX和一个适当阻值的电阻组成所需的恒流源如图2所示。实际上恒流二极管就是由图2结构制成的,改变阻值R即得到不同电流的恒流管。其工作原理是根据结型场效应管的转移特性,由沟道电流在源极电阻R上形成一定的自偏压并负反馈到栅极来稳定JFET管的漏源电流的。R的阻值越大,形成的恒流越小,调整R值即可调整所需的恒流值。这种恒流电路的恒流值大约在0.1~10mA量级。
