方便实用的彩电待机节电器

方便实用的彩电待机节电器

点击数:7614 次   录入时间:03-04 11:56:46   整理:http://www.55dianzi.com   视频类

  遥控彩色电视机在遥控关机后,大部分机型不能关死电视机,致使在关机状态下仍然消耗5~20W电能。少量机型可遥控关死电视机,但开机时又必须操作电源开关。使用彩电待机节电器,可用原彩电遥控器在远离电视机的地方遥控开机或关机,特别适用于老年人、行动不使者、残疾人或喜欢睡前躺在床上看电视的人。遥控关机后电视机完全断电、方便安全,耗电仅约1W,节电器还可用于家庭影院、音响等一切可用遥控器操作的家用电器。

  电路原理

  彩电待机节电器电路见附图。整机分电源、开机电路、关机电路和输出执行电路等几部分。

  电源部分由变压器T、Dl~D4和LM7812等组成,输出12V向整机供电。开机电路由遥控接收头HD、D触发器IC4.1等组成,其中C3和R8的组成上电清0电路,保证刚通电时IC4.1的Q端为低电平,即输出继电器K的触点在断开位置。当用遥控器(任意型号彩电或其它家电遥控器)向节电器的红外接收头HD发射开机命令时(按压遥控器红色键),红外接收头接收并解调出的脉冲序列即加到触发器IC4.1的CP端,IC4.1的D端高电平(接在电源正极上)传送到输出端Q,在Q端形成开机脉冲送往输出执行电路IC4.2的CP端,IC4.2的Q端变高,三极管BG导通、继电器K触点吸合,彩电得电开机。同时,IC4.1Q端的高电平经二极管D5送到其R清0端,使Q端恢复低电平,为下次开机作好准备。关机电路由光耦IC2、NE555搭成的施密特电路和取样电阻Rl等组成。由于R3>2R4,所以当C4未充电时,IC3的R、S端电压小于l/3VCC,Q端为高电平。遥控使彩电开机后,电视机的工作电流在电阻Rl上产生压降,在交流电源的某半个周期会使光耦IC2内部的发光管和光敏管相继导通,电容器C4被充电至接近电源电压,并加到IC3的R、S端,其值明显大于2/3Vcc使IC3的Q端由高变低。彩电被遥控关机后,其待机电流在Rl上的压降不足以维持光耦导通,C4经R4放电,从而导致IC3的0端再次变高形成脉冲上升沿,该脉冲经C5加在D触发器IC4.2的清0端R上,最终使继电器K释放、电视机与电源完全断开。

  元件选择、制作及使用

  取样电阻Rl可取2.2~3.9Ω、2W,阻值大小依电视机工作电流和待机电流而定,阻值偏小则电视开机时不能维持光耦导通,阻值偏大则在电视待机后仍不能关断电视机电源,但其阻值适应范围很宽,很容易选定。红外接收头几乎可选任意型号的。继电器K可选4098或4123等型号。IC4.1和IC4.2是一块双D触发器集成电路CD4013。其余元件规格已标在图中,无特殊要求。

  使用时电视机开关始终处于开机状态,由节电器决定其是否工作。节电器开机向电视送电后,应随即对电视机实施二次开机,使电视机进入正常收视状态。电视机定时关机、无信号自动关机和遥控开关均能使电视机完全脱离电源。节电器可同时遥控与电视一起使用的VCD或微波天线电源,既节约了电能,又方便了操作。

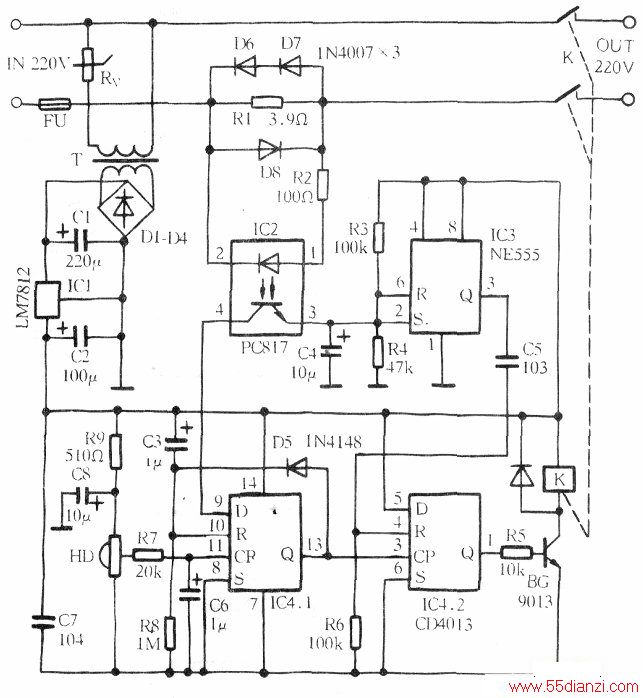

彩电待机节电器原理图
