有趣的动画演示装置

　　一种利用视觉暂留现象自制的简易动画演示装置可以作为初级学校演示视觉暂留现象的简易教具，也可作为幼儿同、家庭的儿童玩具。在学校则可以列为兴趣小组的制作项目。该制作材料易找，制作容易，能充分发挥创意和动手、动脑能力。
　　
　　我们知道，当我们在室内目视明亮的窗外景色时，瞬间闭上眼晴，会发观窗外景象仍会短暂留在视觉中。又如突然望一下太阳，然后将目光转向别处，虽然目光离开了太阳，太阳的影象还会暂留一会儿。这个现象叫作“视觉暂留”观象。它是人眼在光刺激停止后，脑兴奋持续活动所产生“视后象”的结果。我们通过本次制作可以更生动地演示这一现象。
　　
　　本装置主要由转盘、缝形屏幕、背景板、动画板、电机架组成。
　　
　　1、转盘：
　　

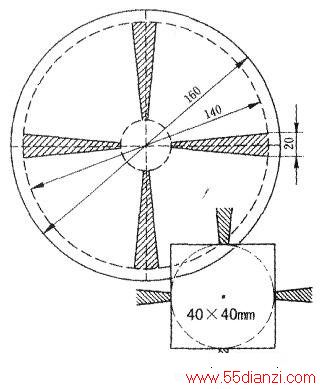

　　在一张较厚的白纸上画三个同心圆。其直径分别为160mm、140mm、40mm。通过圆心画两条相互垂直的线。然后参照下图画出阴影部分。并将阴影部分用刻刀抠去。再剪出两块40mm见方的厚纸板，定出中心点作为加强板，用胶粘贴在圆盘的两面。方板的中心点与圆盘的圆心对正。最后剪下φ160mm的圆盘，并涂成黑色。

　　2、缝形屏幕：
　　

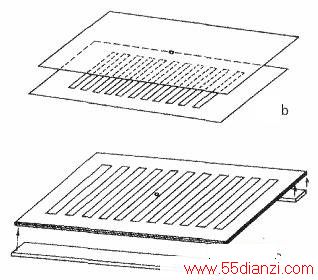

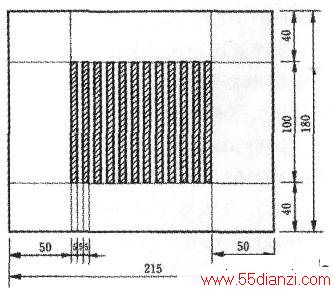

　　在180mm×215mm的图画纸或厚复印纸上，参照下图a尺寸画出栅格，用刻刀剔去阴影部分，并将正面涂黑。然后，将栅格纸用胶粘在同样大小的透明塑胶板或有机玻璃板上。再在该板的中心打一个φ3mm的孔（见下图b）。参照下图c在屏幕背面上下粘两条215mm×20mmx3mm的木板。

　　3、背景板：
　　

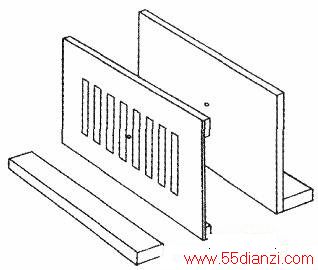

　　将一块215mm×180mm×5mm的木板的正面粘以白纸，并在板背面下部粘上一条215mm×30mm×l0mm的支撑木条，并用钉子加固(下图d)。

　　4、屏幕组：
　　

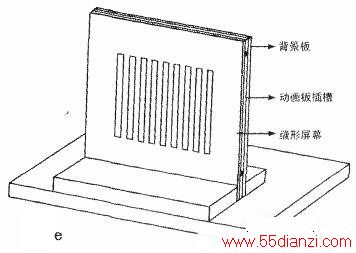

　　参照下图e将缝形屏幕背面上下木条涂胶，粘在背景板上，并在屏幕板的下方粘贴一条215mm×30mm×l0mm的支撑木条。用钉子加固。

　　5、动画卡：
　　

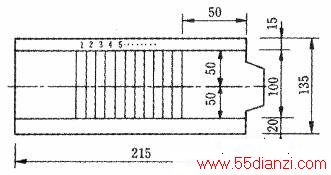

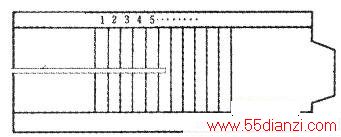

　　先用厚纸板（如台纸）参照下图a的轮廓剪下来。在其中央部位以5mm间隔画出24条线，在线间处标以1～23的序号。

　　
　　备好两张135mm×140mm大小的图画纸。参照下图b所示，分别画出间隔为5mm的垂直线。其中一张线列隔格标注奇数序号，另一张隔格标注偶数序号。标注完毕开始在线列区内（阴影区）绘制动画内容。

　　
　　本例是一只奔跑的兔子。即在上述的一张纸上画兔子伸开后腿向前奔跑的图像，另一张画兔子收起后腿的形像(下图c)。自制时也可举一反三，发挥创意，画成各种人或动物的动作分解图像。

　　将画好的两张图纸中标有序号的画条逐一裁剪下来，按1-22的顺序，将画条对应粘贴在下图a的动画板上。制成的动画卡可以试插入图2e的捕片槽中左右拉动，观察动厕活动情况。当然这时看到的动画会有格栅感。只有在缝形屏幕前加上快速转动的开缝轮盘时，藉助视觉暂留，才能使动画连贯起来。
　　
　　因为屏幕、背景架及动画卡的中心要穿过电机轴，以安装轮盘。
　　
　　为了使动画卡可以左右移动而不被电机轴阻挡，所以要将动匦卡向左插到头，使之完全插入屏幕的插片槽中，然后通过屏幕中心孔在动画卡上画一定位点，从该点向左开一条4mm宽的缝隙，如下图d所示。
　　
　　所开缝隙不一定在动画卡的中间，应按实际定位而定。

　　6.电机架：
　　

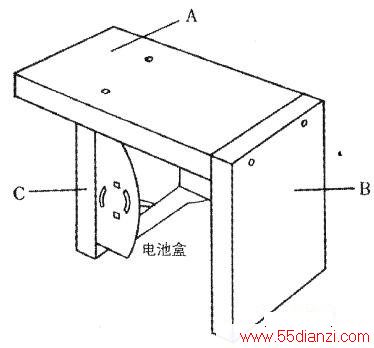

　　参照下图做一个木支架。其中，A板尺寸为l0mm×60mm×l00mm；B板为l0mm×60mm×81mm；C板为l0mm×60mm×61mm。参照图5安装电机和电池。

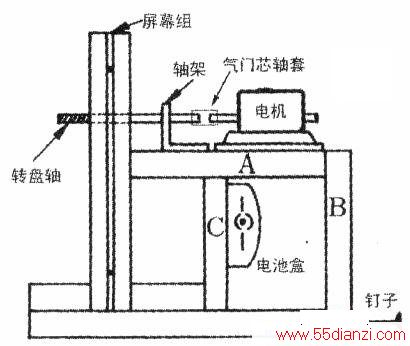

　　l、把缝形屏幕固定在300mm×140mm×l0mm的木板上，并将电机架固定在木底板上。注意，固定电机时，务必使电机轴与屏幕组的中心点对准（下图）。图中的轴架可用铝或其它金属条制作。
　　
　　2、找一根一头带有螺扣，并与电机轴径相同的轴棍儿，如自行车条、玩具车车轴之类。截取合适的长度。将带螺扣的一头穿过图l的转盘中心粘合固定，并加螺母锁紧。另一端用自行车气门芯与电机轴连接。
　　
　　3、如本机作为玩具供儿童使用，为防止转盘飞转伤及手指，可在轮盘前安装电视样的障板，以策完全。
　　
　　有关电机、电池及电源开关的联接，操作十分简单，这里不再赘述。
　　
　　打开电源开关，转盘飞转，然后用手一格一格向外拉动动画卡。
　　
　　这时，我们会看到兔子动作连贯地向前跑动起来。
　　
　　创意改进通过创新设计，可以在屏幕狭缝的宽度、数量，动画对象的数目、动作上进行创意改进。如龟兔赛跑、拳击比赛之类。
　　
　　制作虽然简单，但需要细致耐心。只有栅格和中心对位准确，才能取得好的演示效果。

　　
　　整体组装
