触控电路设计与分析
点击数：7592 次 录入时间：03-04 12:03:00 整理：http://www.55dianzi.com 无线-遥控类
该
装置应用
电路工作

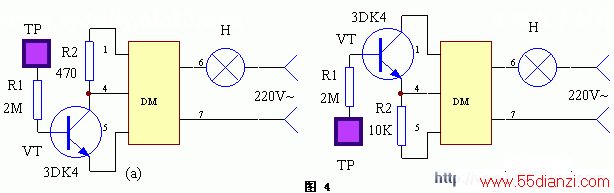

原理如图4（a）、（b）。在（a）中，当无人触及
金属片TP时，三极管VT截止，控制器DM的④脚处于高电平状态，信号灯H点亮。一旦有人触及金属片TP时，三极管VT导通，导致控制器DM的④脚
电压下降，H减光直至熄灭。（b）也是一种触控器，它的
功能正好所（a）所示相反，它是即触即亮型。
