闪烁电灯设计与分析

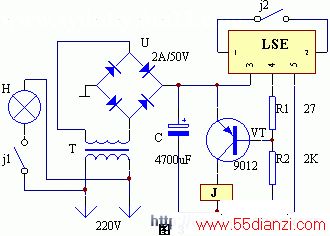

　　该装置的电路工作原理见图3。插上电源插头CT，由于继电器J的常闭触点j1闭合，故电灯H点亮，又由于常开触点j2呈断开状态，故LSE的④脚输出低电平，此时三极管VT导通。VT导通后，继电器J励磁吸合，触点j1断开，H熄灭，同时触点j2闭合，故LSE的④脚此时输出为高电平，三极管VT截止，继电器J释放，触点j1又闭合，H点亮，触点j2又断开……，如此周而复始地循环工作，导致电灯H闪烁。
