二、三角波产生电路
1．电路组成

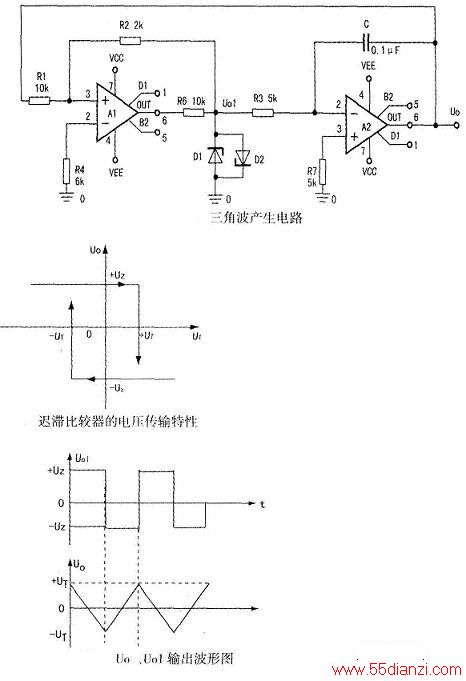

图2即为三角波产生电路的原理图，它包括同相输入迟滞比较器(Al)和充放电时间常数相等的积分器(A2)两部分，共同组成三角波电压产牛器电路。三角波的周期由电阻Rl、R2、R3以及电容C决定，三角波的幅值由电阻Rl、R2及稳压管Dl.D2的Uz值确定。
2．工作原理
在上图所示三角波发生电路中，A1为同相输入迟滞比较器，A2为积分运算电路。对于由多个集成运放组成的应用电路，一般应首先分析每个集成运放所组成电路输出与输入的函数关系，然后分析各电路间的相互联系，在此基础上得出电路的功能。
A2的积分电路正向积分，Uo随时间的增长线性增大，根据中图所示Al的电压传输特性，一旦Uo=+UT，再稍增大，Uo将从-Uz跃变为+Uz，积分电路又开始反向积分。电路重复上述过程，因此产生自激振荡。
由以上分析可知，Uo是三角波，幅值为±UT；Uol是方波，幅值为±Uz，如下图所示，因此也可称上图所示电路为三角波一方波发生电路。由于积分电路引入了深度电压负反馈，所以在负载电阻相当大的变化范围里，三角波电压几乎不变。
3．振荡频率
根据下图所示波形可知，正向积分的起始值为-UT，终了值为+UT，积分时间为1/2周期，所以振荡频率：
f=R2/(4R1.R3.C)
4．三角波幅值计算
从以上分析以及结合上图电路图中各元件的参数(Rl=lOk、R2=2k、R3=5k、C=O.luf)，三角波的输出电压幅值：
Uom=±(Rl/R2)Uz=±(10/2)×0.7V=±3.5V

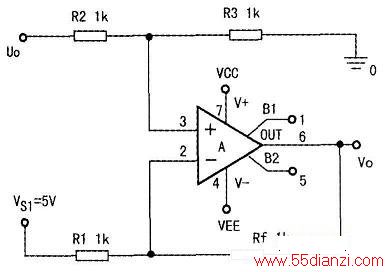

四、压控振荡器(VCO)电路
电压控制振荡器简称为压控振荡器，通常由VCO(VoltageControlLEDOscillator)表示，是一种将电平变换为相应频率的脉冲变换电路，或者说是输出脉冲频率与输入信号电平成比例的电路。它被广泛地应用在自动控制，自动测量与检测等技术领域。
压控振荡器的控制电压可以有不同的输入方式。如用直流电压作为控制电压，电路可制成频率调节十分方便的信号源；用正弦电压作为控制电压，电路就成为调频振荡器；而用锯齿波或三角波电压作为控制电压，电路将成为扫频振荡器。本文采用单片集成电路ICL8038构成压控振荡器电路。
ICL8038是一种单片精密波形发生器/压控振荡器，它能够产生高精度的正弦波、方波、三角波、锯齿波和脉冲波。利用外接电容和电阻，T作频率可选择从O.OOIHz直到300kHz以上，非线性度不大于O.l%，还可利用外加电压实现调频和扫频功能。

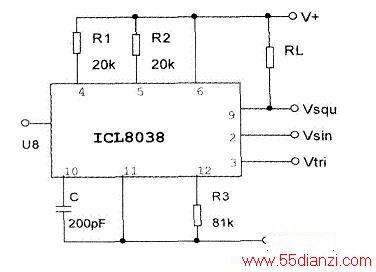

ICL8038是一个14脚双到直插式器件，通过不同的外部接线能得到不同的用途。下图所示是压控振荡器接线方式，ICL8038的脚8是调频控制端，改变脚8的输入电压U8可以改变输出波形的频率，从而实现压控振荡器功能。
假设下图中R1=R2=R，则压控振荡器输出正弦波的频率与U8的函数关系为：
fo=3（V+-U8）/2RC(V+-V-)(2)

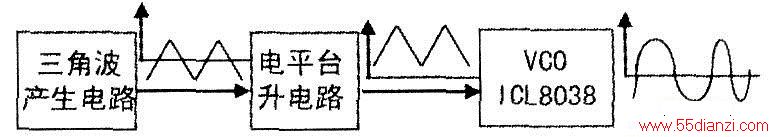

五、总体电路图

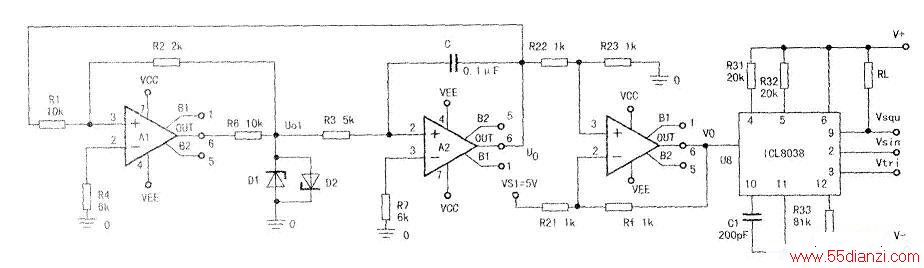

由以上分析可以得到自动扫频电路总体电路图，如下图所示。
图中VCC为+15V，VEE为-15V：ICL8039的9脚输出为方波，2脚输出为正弦波，3脚输出为三角波，可以根据需要选取其中的一种或几种作为扫频信号，笔者在设计中选取的是正弦波。由于Vo输出三角波的电压范围为1.5~8,5V，由图可知V。和U8电压值相同，且V+和V-电压均为15V，R1=R2=20k，C=200pF，由式(2)计算得到输出频率fo，的范围为：81,25~168.75kHz。由于VO与UO的周期均为lOms，故在前半周期(即前5ms)内，Vo和U8电压在1.5~8.5v递升，因此fo在168.75~81.25kHz变化；在后半周期(即后Sms)内，Vo和U8电压在8.5~1.5V递减，因此f0在81.25~168.75kFlz变化。从而实现自动扫频。
