一款新颖实用的电蚊香控制电路

　　电蚊香是夏天常用的驱蚊器具，它采用电加热方式加热蚊香片或药水．使药物发挥效力，达到驱蚊目的。蚊虫活动规律通常是天刚黑到上半夜猖厥，下半夜后逐渐稀少，所以电蚊香应定时或间歇合理使用，既能达到驱蚊目的，又可节约电能和驱蚊药料。下面介绍一款新颖、实用的电蚊香控制电路，可满足上述定时或间歇使用要求。
　　
　　一、工作原理
　　

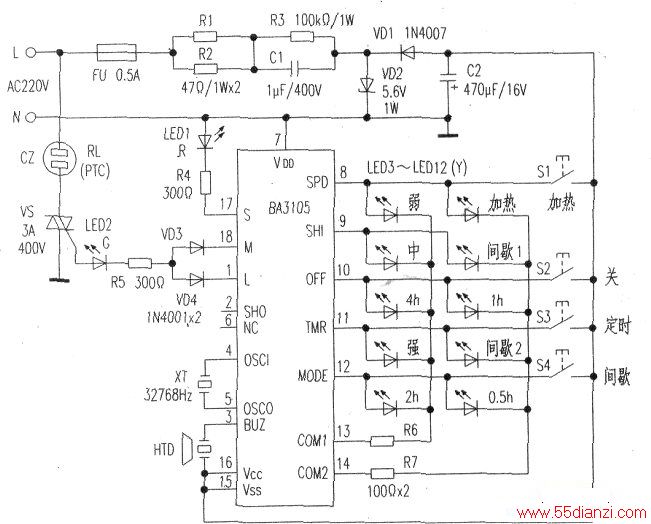

　　电蚊香控制器的原理电路如附图所示。
　　
　　BA3105是一片功能较齐全的电风扇控制专用集成电路，它具有如下一些特性：
　　
　　l．强(S)、中(M)、弱(L)三挡风速控制；
　　
　　2．正常风（加热）、自然风（间歇1）、睡眠风（间歇2）三种风类选择：
　　
　　3.7.5小时四段式电子累进定时：
　　
　　4．一组独立式电子摆头控制功能（本文未用）：
　　
　　5．蜂鸣器声响作输入键音提示音提示：
　　
　　6.32768Hz晶振作时基：
　　
　　7．强风启动功能：
　　
　　8．两键同时按下6秒钟自动切断电源。
　　
　　各控制键和LED指示灯的功能简述如下：
　　
　　加热（原风速）键SI:静止时兼作启动键，按Sl时“加热”灯发黄色(Y)是作指示。连续按Sl．按L→M→S→L→…循环选择三挡输出，同时，对应的“弱”、“中”、“强”指示灯发光。当选择L、M挡时，双向可控硅vs导通．电蚊香RL通过电源插座cz得电加热．同时LED2(G)发绿光：当S挡时，LED1(R)发红光，此时vs关断，cz无电。
　　
　　关机键S2:按S2时芯片停止一切工作，全部指示灯均熄灭，控制电路饱和。
　　
　　定时键S3:以0.5、l、2、4小时为单元预置工作时间，步进值为0.5小时，循环选择顺序为：
　　
　　0.5—1—2一…，．7.5→0→0.5→1……，同时对应的“0.5h”、“1h”、“2h”、“4h”指示灯发光，显示剩余工作时间，即电蚊香还能工作多长时间后停止。
　　
　　间歇（原风类）键S4:此键按加热一间歇1→间歇2→加热→……，循环选择加热类型，并且对应的“加热”、“间歇l”、“间歇2”指示灯发光。其中，加热是指按S1选择的L、M挡连续加热或S挡停止加热：间歇1是配合S1的选择，按芯片内预置程序控制作不规则的加热：
　　
　　间歇2是进人间歇1的程序控制，并慢慢减弱、其加热规律如下：当SI初始选择S挡时，电蚊香停0.5小时，加热j小时，再停0.5小时，加热1小时，直至定时结束或按关机S2时为止；当Sl选择S2止：
　　
　　当Sl选择L挡时，电蚊香一直加热至定时结束或按S2止。
　　
　　BA3105可与BA5101/5201配合实现红外遥控，也可以将BA3105换成带红外信息串行输入口的芯片直接实现红外遥控。
　　
　　二、元件选择
　　
　　BA3105可用任何型号的电风扇控制IC代换（并注意引脚功能的不同）．XT使用石英表用32768Hz晶振．HTD采用带助音腔的压电蜂鸣器。全部发光管选3mm低电流、高亮度产品．LED1用红色．LED2用绿色，其余的用黄色。其它元件如图所示。
