一款环保的电子灭蝇电路

　　下面介绍的这款电子灭蝇器，既能杀死蝇，又不会污染环境。

　　1．电路工作原理
　　

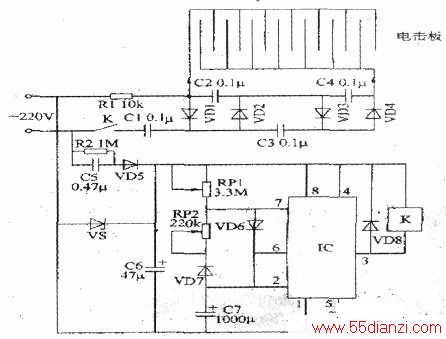

　　该电子灭蝇器电路由电源电路、自激振荡器和高压发生电路组成（如附图所示）。电源电路由电阻器R2、降压电容器C5、整流二极管VD5、稳压二极管VS和滤波电容器C6组成。自激振荡器电路由时基集成电路IC和电位器RP1、RP2、二极管VD6～VD8、电容器C7、C8组成。高压发生电路由电阻器Rl、电容器C卜C4和整流二极管VD1～VD4组成的4倍压整流电路和电击板组成。

　　交流220V电压经C5降压、VS稳压、VD5整流和C6滤波后，产生+12V电压，供给IC和继电器K。自激振荡器振荡工作后，从IC的③脚输出方波脉冲信号。在方波脉冲信号为正脉冲时，K不动作，高压发生电路不工作；当方波脉冲信号为负脉冲时，K吸合，其常开触头将高压发生电路的工作电源接通，4倍压整流电路工作，电击板上产生高压。

　　使用时将电击板放在黑暗、油腻、暖和之处，用糖水或者油浸过的棉团做诱饵，蝇爬上电击板上偷吃诱饵时，会立即被高压击毙。

　　调整RP1和RP2的阻值，可改变自激振荡器的工作频率。

　　2．元器件选择
　　
　　Rl和R2均选用1/2W金属膜电阻器。RP1和RP2选用微型电位器或密封式可变电阻器。C1～C4均选用耐压值为1000V的CBB电容器或涤纶电容器；C5选用耐压值为400V的涤纶电容器：C6和C7均选用耐压值为16V的铝电解电容器：C8选用独石电容器VD1～VD8均选用1N4007型硅整流二极管，VS选用1/2W、12V的硅稳压二极管，IC选用NE555型时基集成电路，K选用JRX-13F型直流继电器。
